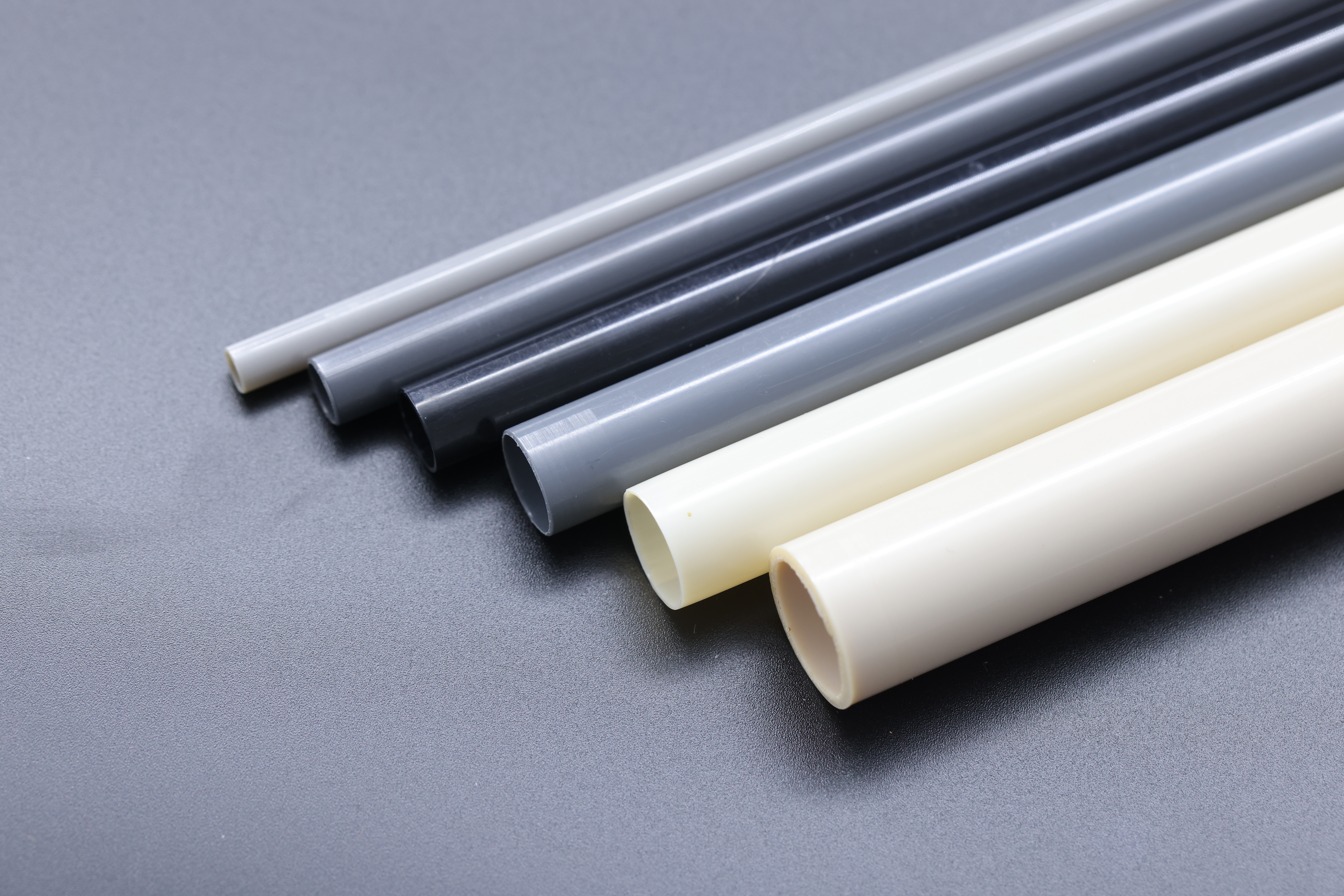

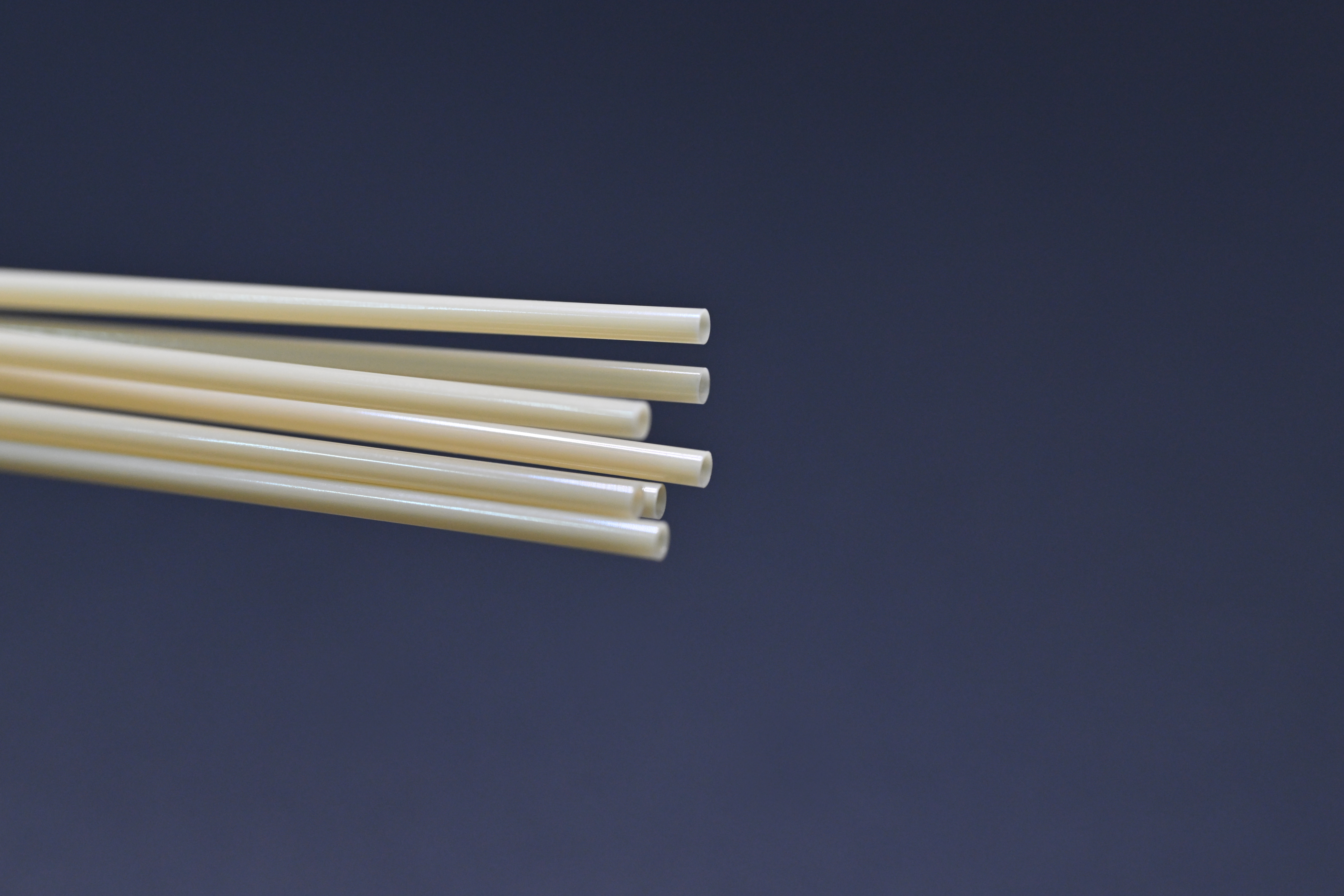

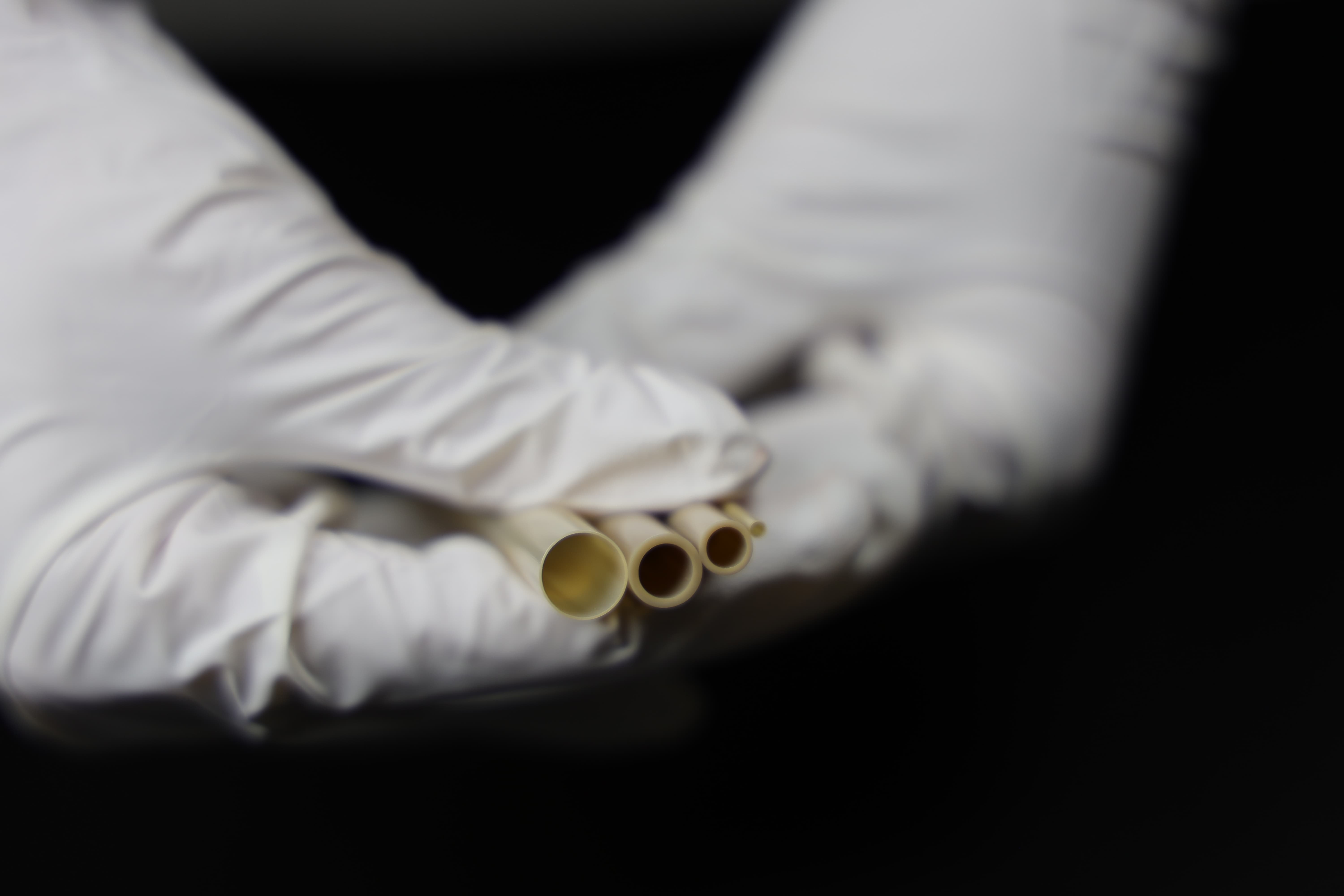

聚醚醚酮（PEEK）管材以其卓越的耐高温性（长期250℃）、优异的化学稳定性和出色的机械性能，已成为高端医疗器械、精密分析仪器及航空航天领域的关键组件。然而，其高硬度与强韧性也为精密切割带来了挑战。 为何PEEK管材的切割质量不容妥协？ 零死体积连接：在高效液相色谱(HPLC)等分析系统中，不平整的切口会产生连接死体积，导致谱峰展宽、数据失真，直接影响实验结果。 高压可靠密封：垂直且平滑的切割可确保管路与连接器之间形成紧密密封，从而能在高压下无泄漏风险。 保障生物安全性：专业切割方法可防止碎屑产生，确保PEEK管材在医疗应用（如心血管手术、脊柱手术及内窥镜检查）中的生物相容性。 主流切割方法及其适用范围 1.手动精密切割（适用于研发、小批量）使用专业级PEEK管切割器是实验室的最佳选择。其V型槽能稳固管材，实现垂直切割，获得平整端面。操作核心在于：固定管材，平稳施力，避免旋转，以免切口表面产生螺旋状纹理。 2.自动化精密挤出与切割（适用于规模化生产）在大规模制造中，切割精度与效率必须从生产源头进行整合控制。琳盛先进的PEEK挤出生产线配备在线精密切割系统，可在管材挤出的同时，实现定长自动切割与端面初步处理，确保每一根管材的尺寸一致性与端面质量，为后续装配提供标准化基础。 3.激光切割技术（适用于复杂结构医疗导管）对于极其精细或形状复杂的医用导管（如泌尿系统导管和电外科钳鞘管），激光切割技术凭借其非接触、高精度的优势，成为不可替代的工艺，能完美实现设计意图。 切割工艺的关键注意事项 严禁使用不当工具：普通剪刀会挤压导致管材变形，形成椭圆形切口，严重影响其流体性能。 环境与过程控制：尤其在医疗应用领域，切割应在清洁环境中进行，避免污染，确保材料固有的生物相容性不受影响。 薄壁管特殊处理：尽管聚醚醚酮（PEEK）具有优异的尺寸稳定性，但在切割极薄壁管时仍需谨慎操作，以防止管壁塌陷。 琳盛优势：不止于切割，更提供从材料到成品的全程保障 面对PEEK管材的高标准应用挑战，选择拥有深厚技术积累与完整生产能力的合作伙伴至关重要。琳盛不仅是供应商，更是您可长期信赖的伙伴。 全链条自主生产：我们在近2万平米的GMP洁净车间内，拥有从PEEK原料改性、多层共挤出、编织增强、到精密成型与切割的全套先进设备。15条进口挤出线及40余套焊接成型加工设备，确保产品从源头即可控。 深度定制能力：凭借近百套编织、弹簧缠绕、涂层设备，我们能为不同应用场景提供定制化解决方案 质量与交付承诺：严格遵循ISO13485医疗器械质量管理体系，全流程可追溯。强大的产能与柔性生产体系，确保即使面对复杂、紧急的订单，也能实现快速响应与稳定交付。   精密加工是高性能材料价值兑现的关键一步。琳盛愿以尖端设备、严谨工艺与丰富经验，成为您值得信赖的合作伙伴，共同推动创新应用落地。 如需了解更详细的技术资料或定制方案，欢迎联系我们。

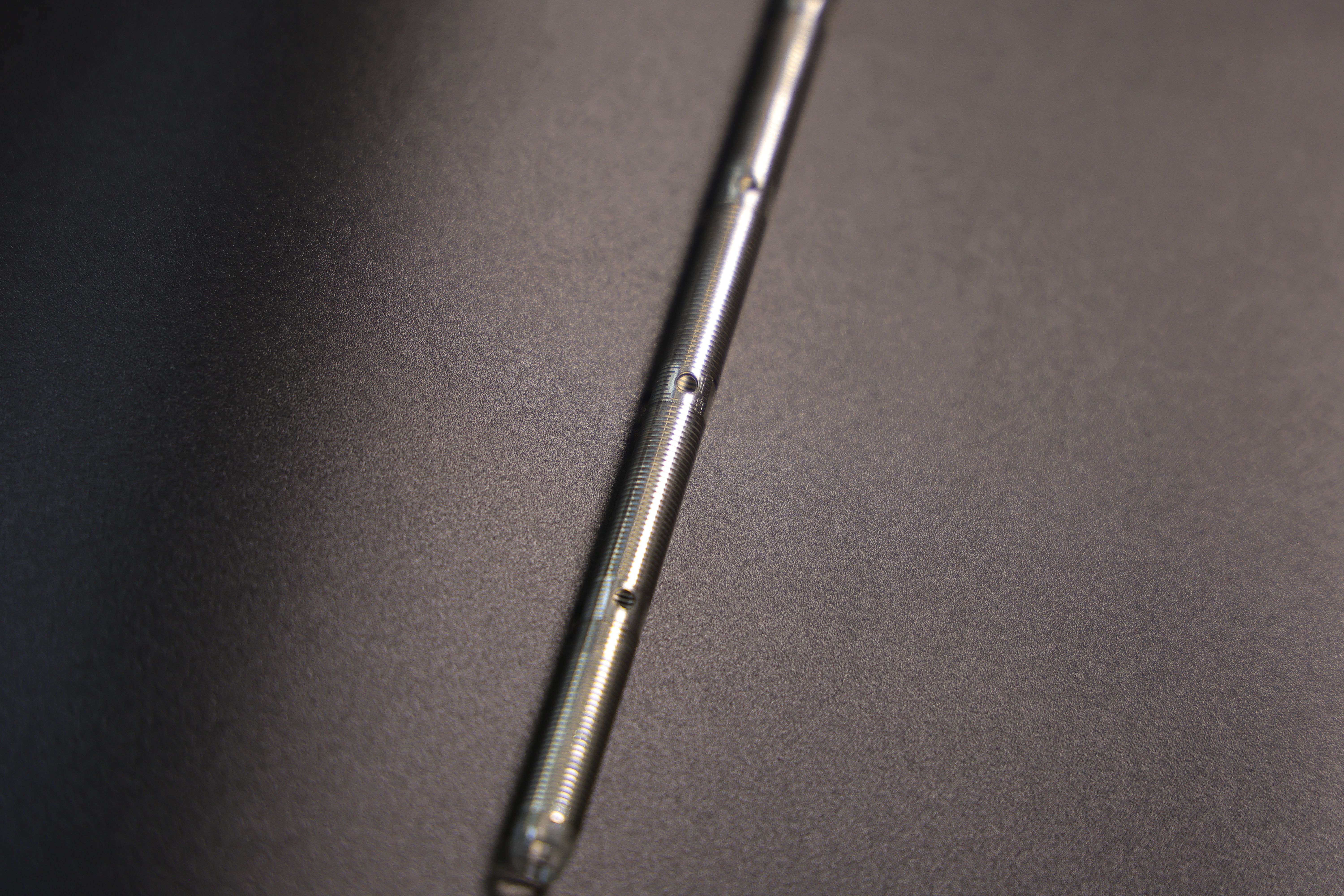

对于那些对抗扭结性、扭矩传递和耐压性有严格要求的导管应用，复合管材显然是优于非复合型产品的选择。无论是需要在曲折的解剖结构中导航、进行持续的高压输送，还是在长管身长度下保持稳定的推送性能，选择正确的加固结构——编织、弹簧或混合结构——都将直接决定设备的性能和患者的安全。 本指南将详细解析每个关键决策点：增强类型、基材、壁层结构以及针对具体应用的权衡取舍，从而帮助工程团队从规格制定到供应商资质认证的整个流程中充满信心。 为何复合结构在现代导管设计中至关重要 非复合管材在承受侧向压缩时会塌陷，在急转弯处会发生扭结，且在长距离传输中会丧失扭矩传递精度。对于介入导管、导引导管和内窥镜配件而言，这些失效模式是不可接受的，因为在这些应用中，对远端尖端的精确控制至关重要。 编织复合管材和弹簧复合管材通过在管材壁内嵌入加强层来解决这些问题。由此制成的导管在受力时能保持管腔几何形状，沿管身高效传递旋转力，并能承受足以使非复合同类产品破裂的内部压力。 复合管材的主要性能优势包括： 抗扭结——在会导致无增强型管壁塌陷的弯曲半径下，仍能保持管腔通畅。 扭矩响应——1:1的扭矩传递比，可实现从近端手柄对远端导管尖端的精准操控。 耐爆破压力——根据结构不同，增强管壁可承受300 psi至1,200 psi以上的压力。 尺寸稳定性——在外部压缩或真空条件下，管腔内径保持恒定。 编织与弹簧：选择合适的增强结构 两种主要的增强结构——编织结构和弹簧结构——具有根本不同的力学特性。要在两者之间做出选择，必须了解应用场景的主要力学需求。 编织复合管 在编织复合管中，不锈钢或聚酯纤维丝会在外护套套入前，以受控的编织角度（通常在45°至75°之间）围绕芯轴交织而成。编织角度直接决定了扭矩传递与纵向柔韧性之间的平衡： 较高的编织角度（接近75°）可提高环向强度和抗爆破压力能力。 较低的编织角度（接近45°）可改善扭矩传递和轴向刚度。 不锈钢编织层（最常见，304或316L）在典型导管管径下可承受超过1,000 psi的爆破压力。 • 聚酯编织层在保持MRI兼容性的同时，为低压应用提供了足够的强度。 弹簧复合导管 弹簧增强结构采用嵌入导管壁内的螺旋缠绕金属丝。这种结构在保持柔韧性的同时，具有出色的抗扭结性和柱体强度。开放式间距的螺旋结构使导管能够压缩和伸长而不影响管腔通畅性——这在内窥镜和柔性镜管设计中尤为重要。 与编织管相比，弹簧管在急弯角度下具有更优异的抗扭结性能。 扭矩传递能力低于编织管——螺旋管不适用于需要精确旋转控制的应用场景。 混合式螺旋-编织结构将两层结构结合，在用于复杂解剖结构的介入设备中，既实现了抗扭结性能，又保证了高扭矩保真度。 多层医用导管：壁层结构如何决定性能 多层医用导管使导管管壁的每一层都能发挥独特的功能，从而实现单层单材料导管无法达到的性能组合。典型的三层增强型导管结构包括： 内衬层——通常为PTFE或FEP，为导丝或器械通过提供低摩擦表面，摩擦系数低至04。 增强层——不锈钢编织层、弹簧层或混合结构，嵌入粘合层中，或直接与内衬层和外护套层粘合。 外护套层——PEBAX、尼龙或聚氨酯，根据柔韧性、粘合性以及亲水涂层附着力等表面特性的平衡需求进行选择。 通过沿导管长度方向过渡外护套材料，可实现可变刚度分布——例如，近端采用刚度较高的PEBAX 72D，并向远端尖端逐渐过渡为较软的PEBAX 35D。这种渐变刚度设计是高性能导引导管和微导管的显著特征。 抗扭结医用管：弯曲几何形状与结构的相互作用 当弯曲处内壁承受的压应力超过管材的结构承载能力时，就会发生扭结。抗扭结医用管通过结合管壁几何形状、增强结构和材料选择来解决这一问题。 关键参数是最小弯曲半径（MBR）——即管材在不发生扭结或永久变形的情况下所能承受的最小弯曲半径。实际参考值： 未增强的PEBAX管材（外径5F）：MBR约为25–35毫米。 弹簧增强型PEBAX管材（相同外径）：MBR降至约10–15毫米。 编织增强尼龙管：MBR约为15–20毫米，且爆破压力远高于线圈增强型产品。 壁厚与外径之比也起着重要作用。壁厚与外径比为0.15或更高的管材，通常比薄壁结构具有显著更好的抗扭结性能，但代价是内径与外径之比较小。 对于需要穿过解剖结构且弯曲角度超过90°的应用——例如经桡动脉冠状动脉介入或经心房中隔穿刺——混合弹簧-编织结构是工程上最可靠的解决方案。 高压增强导管：严苛应用场景下的设计考量 在动力注射端口、造影剂输送导管以及高压球囊充气导管等应用中，必须使用高压增强导管。这些应用可能产生300至1,200 psi的内部压力——这一数值要求对增强层进行精密设计。 以下四个设计变量决定了增强导管的爆破压力性能： 线径——线径越粗，爆破压力越高，但柔韧性越低。0.03 毫米至 0.10 毫米的不锈钢线径可满足大多数导管应用需求。 编织密度（每英寸编织线数）——编织密度越高（每英寸交叉线数越多），环向强度越大。典型范围：每英寸 30–80 根（PPI）。 钢丝层数 — 层数越多，管壁覆盖率越高，抗爆破性能越强。16层编织为标准配置；32层结构可提供更高的覆盖率，适用于要求严苛的高压应用。 外护套材料与粘合 — 外护套必须完全包裹编织层，以防止在压力下发生分层。热回流粘合是确保高完整性护套粘合的标准工艺。 复合管材的应用导向选择矩阵 下表将常见的导管应用与相应的增强结构、基材及关键性能指标进行了对应。 可变刚度分布：沿导管管身匹配柔韧性 在增强型导管设计中，沿管身长度方向的刚度过渡是临床意义最为重大——却常被忽视——的方面之一。刚度均匀的导管在解剖结构迂曲的部位表现不佳；而柔韧性均匀的导管则缺乏克服阻力推进所需的推力。 现代导管管身设计通过多种技术实现分区刚度管理： 渐变式PEBAX护套过渡——在2–4个独立分区中，从PEBAX 72D（近端）过渡到PEBAX 25D（远端尖端），使管身沿长度的刚度降低3–5倍。 可变编织层覆盖率——向远端减少编织针数或载体层数，可在保持管体中部扭矩响应的同时，使尖端区域更柔软。 选择性线圈间距变化——远端区域采用更宽的线圈间距，形成更柔软、更贴合的尖端区域。 提升增强型导管性能的表面处理与涂层 通过表面处理，可进一步优化增强型导管的外表面，从而提升其临床性能： 亲水涂层——润湿后可将表面摩擦力降低多达90%，使导管在血管中更顺畅地移动，并减少血管损伤。 疏水（PTFE）涂层——提供不粘表面，可防止血液附着，并在长期留置应用中降低血栓形成风险。 抗菌表面处理——适用于长期留置导管，在该领域降低感染风险是监管和临床的优先事项。 造影标记或条纹——嵌入硫酸钡或三氧化铋化合物，可在不显著增加导管管身硬度的前提下，通过荧光透视技术直观显示导管位置。 增强型导管管材供应的法规与质量要求 为受监管的医疗器械采购增强型导管管材，不仅需要满足尺寸要求。医疗器械制造商应向任何管材供应商核实以下内容： 涵盖编织/盘绕加工、共挤出及后处理的ISO 13485认证质量管理体系。 符合GMP标准的洁净室生产（ISO 万级或十万级），以实现颗粒物受控制造。 工艺验证文件（IQ/OQ/PQ），并附有证明尺寸和机械性能一致性的统计抽样证据。 针对所有接触患者组织或血液的材料，提供符合 ISO 10993 标准的生物相容性数据。 完整的原材料可追溯性——包括树脂和金属丝的批号、符合性证书及过程检验记录——以支持 510(k)、PMA 或 CE 技术文件的提交。 关于琳盛 宁波琳盛高分子材料有限公司自2014年成立至今，深耕医用高分子材料管材挤出加工工艺、覆膜工艺及导管后处理工艺，更精密、更安全、更丰富的工艺开发能力及更稳定的输出能力是琳盛对器械厂家最真挚的承诺! 琳盛拥有满足GMP要求的净化车间近20000平米。配置有不同螺杆尺寸及单层/双层/三层共挤出等进口挤出生产线15条、特种PEEK挤出生产线8条、精密注塑产品生产线2条、编织/弹簧/覆膜设备近百台、焊接成型加工设备40台，保障高效的订单交付能力。 业务范围:琳盛产品涵盖各类尺寸的挤出单/多层导管、单/多腔管、单/双层/三层球囊管、螺旋/编织加强鞘管、特种材料PEEK/PI管及各类材料表面处理解决方案。 常见问题解答 Q1：什么是编织增强管，它是如何制造的？ 编织增强管是通过在芯轴上以受控的编织角度编织不锈钢或聚酯丝，然后通过挤出或热流变工艺在编织层外覆上一层聚合物护套制成的。最终形成一种多层结构，其爆破压力和扭矩传递能力远高于相同外径的未增强管。 Q2：抗扭结医用管与标准导管管有何区别？ 标准导管管在弯曲半径小于其最小弯曲半径时会发生扭结，导致管腔塌陷并阻塞流体或器械的通过。抗扭结医用管采用螺旋或编织增强层来支撑管壁，防止其发生扭结——即使在会导致标准管失效的弯曲角度和半径下，也能保持管腔通畅。 Q3：何时应选用多层医用管材而非单层结构？ 当没有任何单一材料能同时满足所有性能要求时，应选用多层医用管材。例如，当导管必须具备低摩擦内表面以供导丝通过（PTFE内衬）、嵌入式结构增强层，以及可粘接的外表面以供管端固定或亲水涂层（PEBAX外套）时，多层结构便是最佳的工程解决方案。 Q4：高压增强导管能达到多高的爆破压力？ 采用32股不锈钢编织层（高编织密度）并配有尼龙12护套的高压增强导管，在标准导管管身直径（4F–8F）下可达到超过1,200 psi的爆破压力。实际性能取决于钢丝直径、编织角度、护套材料及导管外径——所有这些参数均应在开发阶段通过原型测试予以确认。 Q5：增强型导管管路能否制成MRI兼容型？ 可以。MRI兼容型增强导管管路将不锈钢丝替换为非铁磁性材料，例如聚酯、PEEK或镍钛合金丝。聚酯编织管是MRI条件允许型导管设计中最常见的选择，尽管其爆破压力低于几何结构相当的不锈钢编织结构。

在选择医用球囊导管与标准导管时，具体取决于临床应用场景——但对于需要可控扩张、精确维持压力或采用复杂球囊导管系统的操作，球囊导管始终优于标准导管。本文详细分析了二者之间的关键差异、材料选项、性能指标及选型标准，旨在帮助医疗器械工程师和采购团队做出明智的决策。 什么是医用球囊料管，它与标准导管管材有何区别？ 球囊料管专为在受控压力下进行充气和放气循环而设计。它必须能够承受反复的机械应力，在扩张过程中保持尺寸精度，并在放气后恢复原状。相比之下，标准导管主要设计用于输送液体——其设计重点在于抗扭结、柔韧性和管腔通畅性，而非径向扩张性能。 两者的结构差异显著： 球囊料管采用多层共挤工艺（单层/双层/三层），以优化管壁弹性及耐爆破压力性能。 标准管材通常采用单层挤出工艺，并通过加固编织或盘绕结构来提升推送性能。 导管气囊管必须满足特定的爆破压力等级——通常根据应用场景在6 atm至20 atm以上之间。 球囊料管的壁厚公差通常控制在±0.01mm 或更严格，以确保可预测的充气几何形状。 材料至关重要：为何PTFE球囊料管和多层结构能引领行业 材料选择是球囊管设计中影响最大的决策之一。四种最常用的材料各自具有不同的性能取舍： PTFE 球囊管 PTFE 球囊管具有卓越的化学惰性、极低的摩擦系数（约 0.04）以及出色的生物相容性。在润滑性和非反应性至关重要的应用中，例如冠状动脉导丝内腔和药物洗脱球囊系统，它是首选材料。然而，PTFE 的顺应性相对较差，这限制了其在需要显著径向扩张的应用中的使用。 尼龙和聚酰胺 尼龙基气球管在爆破强度、柔韧性和可加工性之间实现了良好的平衡。尼龙12和尼龙11因能同时支持半顺应性和非顺应性气球轮廓，被广泛应用于血管成形术气球的制造。通过适当的壁厚和层结构设计，通常可达到14–20大气压的爆破压力。 PET PET是非顺应性球囊管材的黄金标准。其成型后径向顺应性极低，常用于高压心脏及外周血管应用。PET球囊在受压时能保持额定直径，在钙化病变治疗中可提供可预测的治疗效果。 PEBAX 由于其弹性体特性和优异的抗疲劳性，PEBAX在柔性球囊领域广受青睐。它能实现更柔软、更贴合的球囊轮廓，非常适合用于闭塞球囊及某些胃肠道应用。PEBAX的硬度等级范围从肖氏25D到72D，为设计提供了极大的灵活性。 定制医用管材：当标准规格无法满足需求时 许多新一代导管类医疗器械需要定制医疗管材，其规格已超出现成产品的范围。在以下情况下，定制球囊管材解决方案至关重要： 设备需要非标准外径——例如用于儿科或神经血管领域的亚毫米级管径。 球囊必须在挤出后集成药物涂层或特殊表面处理。 应用需要多腔配置——例如，在同一管体内设置独立的充气腔和导丝腔。 需要颜色编码、造影条纹或标记以确保荧光透视可见性。 监管申报要求提供经文件记录的工艺验证及原材料批次的可追溯性。 具备三层共挤出能力和符合GMP标准的生产能力的制造商，可支持外径范围小至0.3毫米至超过10毫米，壁厚范围为0.05毫米至1.5毫米——这为设计工程师提供了相当大的自由度，以优化机械和功能性能。 球囊料管选择中关键的性能指标 在为特定应用评估导管球囊管时，应依据以下五项性能指标做出决策： 顺应性特征 顺应性球囊的直径会随压力增加而扩大，适用于闭塞和拉近组织等操作。非顺应性球囊保持确定的直径，更适合用于精确的病变扩张。半顺应性球囊则介于两者之间。若选择的顺应性特征与应用场景不符，将直接影响手术效果。 爆破压力与安全裕度 根据 ISO 10555 指南，额定爆破压力（RBP）是指在 95% 的置信度下，99.9% 的球囊不会爆破的压力值。在心脏和血管应用中，通常要求安全裕度至少高于标称工作压力 15–20%。 尺寸一致性 壁厚不均匀的球囊导管会导致充气不均匀，这在任何血管介入手术中都构成安全隐患。配备激光测微仪测量系统的精密挤出生产线可实时将外径公差控制在±0.01mm 以内。 抗疲劳性 在多次充气场景中使用的可重复使用球囊导管或器械必须通过循环疲劳测试。在受控测试中，PEBAX及某些尼龙牌号的疲劳寿命超过500个充气循环，且性能无明显下降。 灭菌兼容性 球囊管材材料必须与所采用的灭菌方法（环氧乙烷、γ射线或电子束）兼容。PTFE和PET在上述三种方法中均表现良好。某些PEBAX牌号可能需要进行辐照剂量验证，以确认其力学性能未发生退化。 球囊导管应用指南 不同的临床领域对球囊导管有不同的要求。下表针对常见的球囊料管应用场景，提供了实用性的应用与材料对照表： 制造质量与法规考量 对于医疗器械制造商而言，从符合GMP标准的制造商处采购球囊管材并非可选项——这是基础性的法规要求。关键的制造质量指标包括： 涵盖设计、挤出和后处理环节的质量管理体系ISO 13485认证。 洁净室生产环境（ISO万级或十万级），以防止挤出和处理过程中发生颗粒污染。 采用激光测量系统进行在线尺寸监测，以提供实时质量反馈。 完整的材料可追溯性——包括树脂批号、加工参数和检验记录——以支持510(k)或CE技术文件的提交。 针对每款定制管材产品均提供工艺验证文件（IQ/OQ/PQ），以确保不同生产批次的一致性。 同时具备下游加工能力（如气囊成型、管端粘接、表面涂层及组装）的制造商，通过简化供应链并加速设计迭代周期，能为客户提供显著的价值。 宁波琳盛高分子材料有限公司自2014年成立至今，深耕医用高分子材料管材挤出加工工艺、覆膜工艺及导管后处理工艺，更精密、更安全、更丰富的工艺开发能力及更稳定的输出能力是琳盛对器械厂家最真挚的承诺! 琳盛拥有满足GMP要求的净化车间近20000平米。配置有不同螺杆尺寸及单层/双层/三层共挤出等进口挤出生产线15条、特种PEEK挤出生产线8条、精密注塑产品生产线2条、编织/弹簧/覆膜设备近百台、焊接成型加工设备40台，保障高效的订单交付能力。 业务范围:琳盛产品涵盖各类尺寸的挤出单/多层导管、单/多腔管、单/双层/三层球囊管、螺旋/编织加强鞘管、特种材料PEEK/PI管及各类材料表面处理解决方案。 常见问题解答 Q1：顺应性与非顺应性医用球囊导管有何区别？ 顺应性球囊导管在充气压力增加时直径会随之扩大，因此适用于闭塞和对合操作。非顺应性球囊导管在超过额定充气压力后，其公称直径保持不变——当需要对血管或管腔进行精确、可控的扩张时，例如在血管成形术中，便会使用此类导管。 Q2：PTFE球囊管应用中最常用的材料有哪些？ PTFE球囊管最常作为多层结构中的衬里或内层，适用于优先考虑润滑性和化学惰性的场合——例如药物洗脱球囊或与导丝兼容的管腔。它通常与尼龙或PEBAX外层结合使用，以增强整体管结构的抗爆强度和柔韧性。 Q3：能否开发外径极小的定制医用管材？ 可以。先进的挤出制造商可生产外径小至0.3mm的定制医用管材，适用于儿科、神经血管和眼科设备应用。要在这种尺寸下实现精确公差，需要专用微挤出设备和在线激光测量系统来保持尺寸的一致性。 Q4：三层共挤工艺如何提升导管球囊管的性能？ 三层共挤工艺使球囊管的每一层都能针对特定功能进行优化：内层用于提高润滑性或化学相容性，中层用于增强结构强度和抗爆破压力，外层则用于改善表面性能，例如可粘合性或涂层附着力。这种方法能够实现单层挤出工艺无法达到的性能水平。 Q5：我应从符合GMP标准的导管气囊管供应商处获得哪些文件？ 合格的供应商应提供符合性证书（CoC）、材料溯源记录（树脂批号和供应商证书）、尺寸检测报告、工艺验证记录（IQ/OQ/PQ）以及参照 ISO 10993 标准的生物相容性数据。对于受监管的市场，可能还需要提供 ISO 13485 认证和客户特定的质量协议等额外文件。

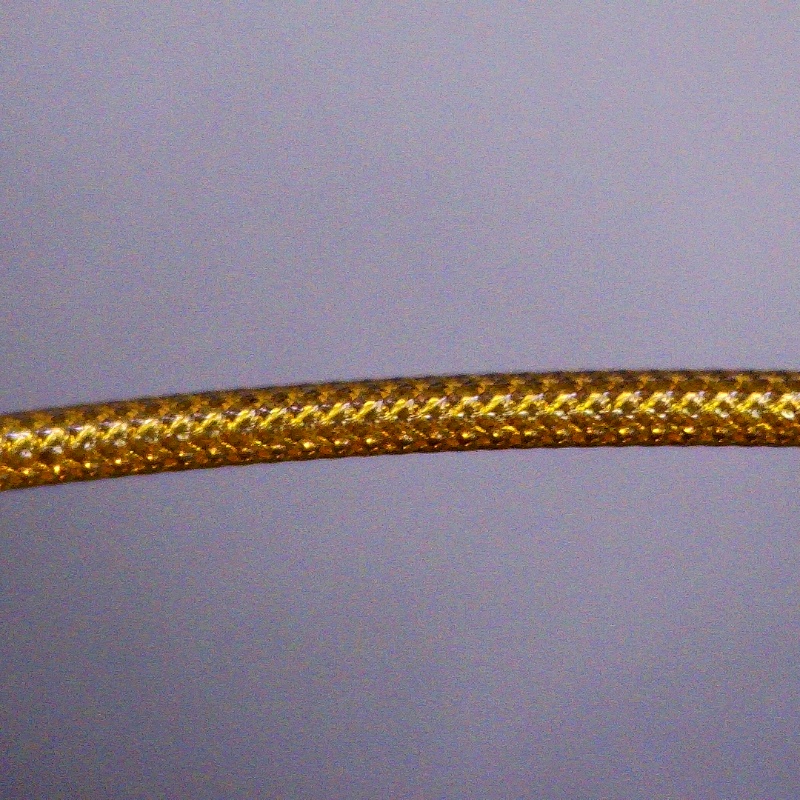

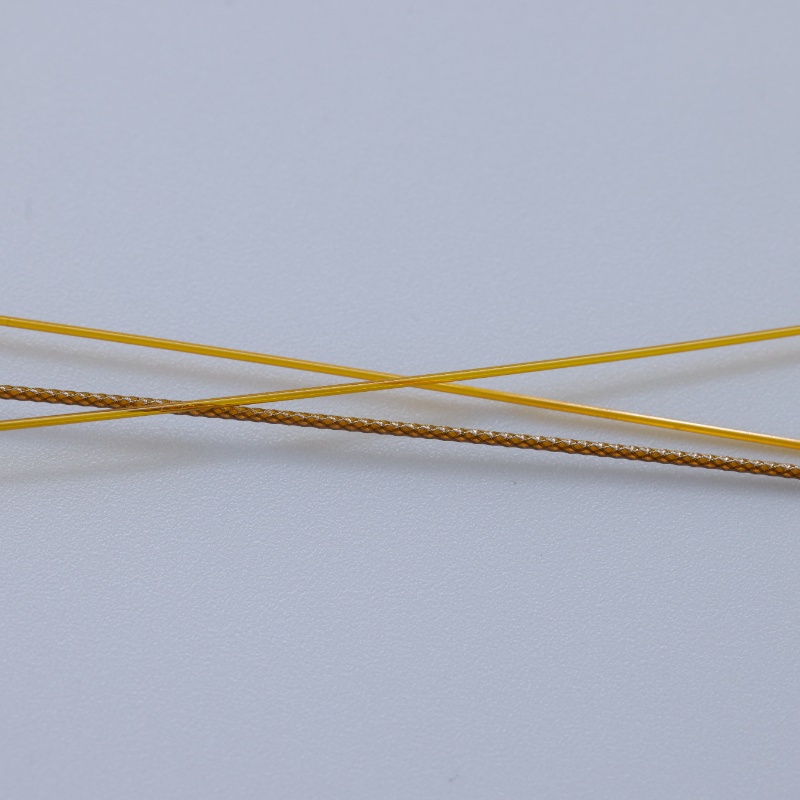

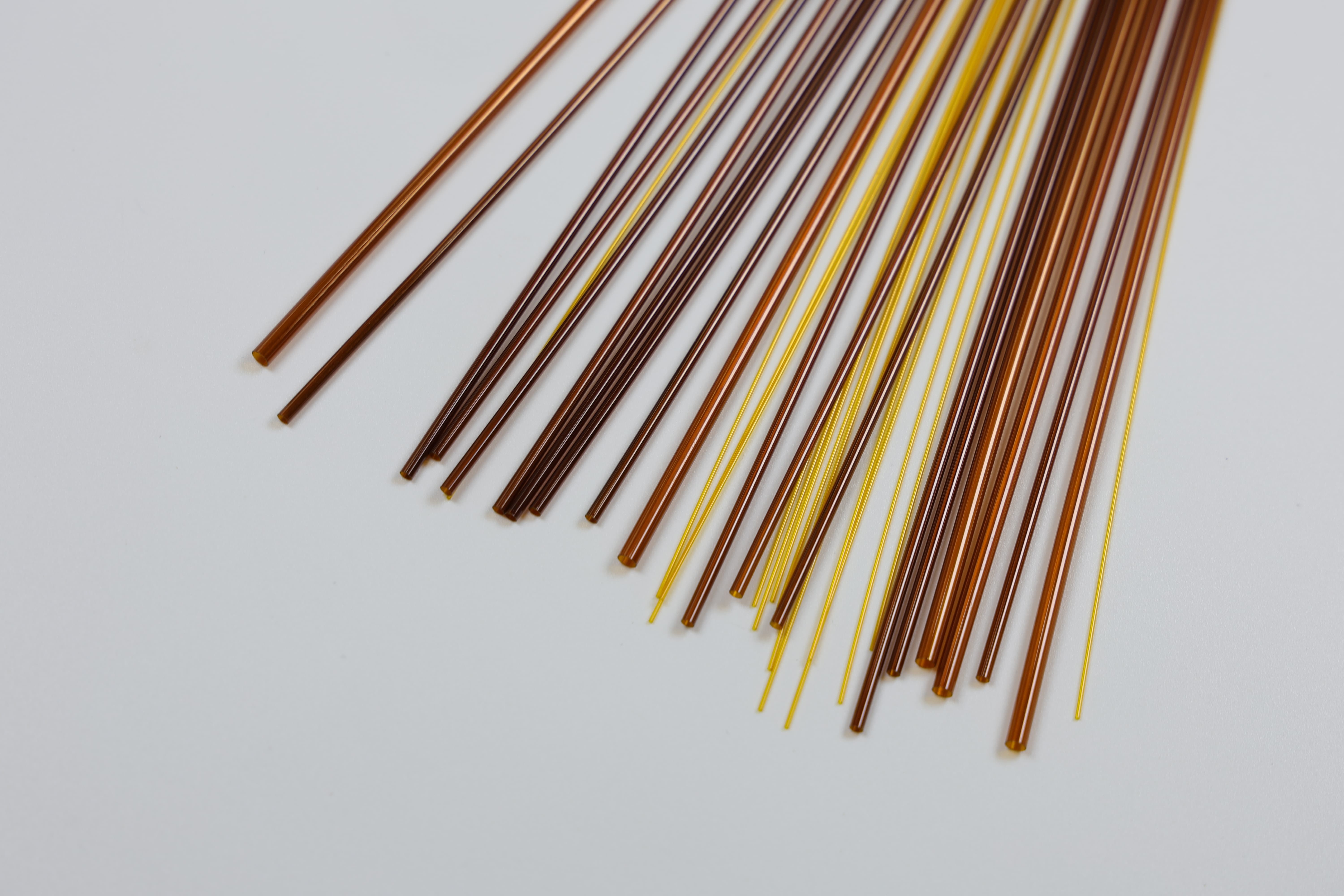

医用增强聚酰亚胺（PI）管通过在微创手术中提供卓越的抗折弯性能、精确的尺寸控制以及经过验证的生物相容性，直接提升了患者的安全性。到2026年，随着导管治疗和机器人辅助手术的持续普及，医用PI管的结构完整性和材料可靠性已成为医疗器械工程中不可妥协的标准。本文将详细解析该材料的性能表现、其优于替代材料的原因，以及临床医生和医疗器械制造商需要了解的内容。 为什么聚酰亚胺管是医疗设备的理想选择 聚酰亚胺（PI）是一种高性能聚合物，以其卓越的热稳定性（可连续使用至260°C）、出色的机械强度以及抗化学降解性而著称。当制成增强型医用导管（通常采用不锈钢编织层或纤维线圈增强）时，它兼具柔韧性和柱状强度，能够在蜿蜒的解剖通道中顺利通行，且不易塌陷或扭结。 医用级PI管材的主要性能特征包括： 壁厚公差可达±0.0025毫米，可在不牺牲爆破压力性能的前提下实现超薄壁设计 外径范围覆盖0.1mm到5mm以上，涵盖从微导管到大口径导管套管的应用 符合ISO 10993标准的生物相容性，已通过细胞毒性、致敏性和植入测试验证 兼容环氧乙烷（EtO）、γ射线和电子束灭菌方法 吸湿率低（<1%），确保使用过程中的尺寸稳定性 这些特性使生物相容性聚酰亚胺管成为神经血管导管、电生理映射工具、药物输送系统及微创手术器械的首选材料。 加固结构如何直接保护患者 “增强”部分——即嵌入管壁中的线圈或编织层——正是标准PI导管与高性能医用级导管结构之间的区别所在。从临床角度来看，这种增强结构可防止三种关键的失效模式： 1. 导航过程中的扭结失效 在迂回曲折的血管（如主动脉弓或颅内动脉）中，未加固的导管可能发生扭结，从而阻塞血流并导致血管穿孔的风险。编织加固层可将弯曲应力沿管周向分散，与同等壁厚的非加固产品相比，可将扭结风险降低60%以上。 负压下的抗塌陷性 抽吸导管必须在高负压下保持管腔通畅。PI加强管的抗塌陷能力超过-600 mmHg，确保在卒中介入治疗和血栓取出术中实现可靠的抽吸性能。 扭矩传递损耗 在电生理学和神经血管手术中，精确的方向控制至关重要。医疗级增强聚酰亚胺导管的编织角度和编织密度经过精心设计，可实现1:1的扭矩响应，这意味着医生在手柄处的旋转动作能直接转化为导管尖端的运动，无延迟或摆动。 PI与其替代材料：性能对比 设备工程师在评估管材应用时，常将PI与PTFE、PEEK和Pebax进行对比。下表总结了它们的关键性能差异： 临床应用将推动2026年PI需求增长 预计到2026年，全球微创手术器械市场规模将超过600亿美元，其中基于导管的设备将占据相当大的份额。由PI材料制成的增强型医用管材在多个高增长手术领域中发挥着核心作用： 尤其是机器人手术系统，对管材的要求是其在批量生产中必须具备极其稳定的机械性能——而符合GMP标准生产的生物相容性PI管材，在这一点上具有明显的制造优势。 至关重要的监管与生物相容性标准 患者安全始于医疗器械进入手术室之前。符合监管要求可确保医用PI管已按照公认的国际标准进行了评估： ISO 10993 — 医疗器械的生物学评价：细胞毒性、致敏性、遗传毒性、植入性 USP VI类 — 用于全身注射和植入测试的塑料分类 ISO 13485 — 医疗器械制造商质量管理体系 FDA 21 CFR — 进入美国市场的医疗器械材料合规性 GMP生产 — 工艺控制，包括洁净室挤出、在线尺寸检测及可追溯性文件 医用PI加强管材的制造商应提供完整的材料溯源文件、特定批次的测试证书以及经过验证的工艺证据——而不仅仅是材料数据表。 制造精度：为何公差决定患者治疗效果 对于外径为 1.8 毫米的冠状动脉导管而言，仅 0.05 毫米的尺寸偏差就可能影响血流动力学特性、器械的顺轨性以及与导引导管的兼容性。制造环境直接影响这些结果。 生产一致性良好的增强型医用管材所需的关键制造能力包括： 洁净室挤出环境（ISO 7 级或更高），以控制颗粒污染 具备多层共挤出能力，可将润滑内层（PTFE/HDPE）与PI结构层结合 在生产线速度下进行自动激光微米级外径/内径检测，覆盖100%产量 控制编织角度和编织密度，并按SKU记录工艺参数 对每批成品进行拉力、爆破压力和弯曲半径验证测试 表面处理与润滑性：患者安全的最后一道防线 即使是结构完美的导管，如果其表面在推进过程中产生摩擦，也可能导致血管损伤。因此，PI导管的表面处理是制造过程中至关重要的一步： 亲水涂层：在湿润状态下可将表面摩擦力降低多达90%，从而实现顺畅的血管内导航，并将内皮损伤降至最低 PTFE内衬：提供化学惰性、低摩擦的内腔，确保与导丝及药物的兼容性 造影标记带：内置铋或硫酸钡标记物，支持实时荧光透视成像，降低复杂手术中定位错误的风险 抗菌涂层：目前正针对长期留置导管应用进行评估，旨在降低导管相关感染率

医用热缩管与标准工业用热缩管在根本上存在差异——不仅体现在材料成分上，还包括监管标准、尺寸公差、生物相容性要求以及加工条件等方面。如果您正在为导管、内窥镜或植入式设备采购热缩管，了解这些区别对于确保产品安全和符合监管要求至关重要。 本文详细剖析了医用级热缩管与标准热缩管之间的主要差异，并为设备制造商提供了相关数据、应用场景及实用指南。 法规与生物相容性标准 医用热缩管与普通热缩管之间最根本的区别在于法规可追溯性。医用级管材必须符合 ISO 10993（医疗器械的生物评价）标准，其中包括细胞毒性、致敏性和全身毒性测试。普通工业管材则没有此类要求。 对于面向美国市场的医疗器械，需遵守FDA 21 CFR Part 820质量体系法规。欧洲市场则要求符合MDR 2017/745标准。对于任何直接或间接接触患者的热缩管，这些要求均不可妥协。 材料成分与纯度 标准热缩管通常由聚烯烃、PVC 或尼龙制成，可能含有未经过生物安全性评估的增塑剂、稳定剂或阻燃剂。医用热缩管采用高纯度聚合物——如 PTFE、FEP、PET、PEBA 或尼龙 12——这些材料是专门根据其化学惰性和可萃取物特性选定的。   例如，基于PTFE的医用热缩管可耐受高达260°C的温度，且吸湿性近乎为零，因此适用于长期植入物包覆和导管制造。相比之下，标准聚烯烃管通常额定温度为135°C，且未经过生物相容性验证。   常见的医用级材料及其主要应用场景： PTFE / FEP —— 导管内衬、导丝套管、高温应用 PET —— 球囊导管制造、应力消除 PEBA (Pebax) —— 柔性外护套、神经血管导管 尼龙12 — 多腔管、药物输送组件 PEEK — 高强度结构部件、内窥镜管身 尺寸公差与热缩比精度 医疗器械的组装要求严格的尺寸控制。导管尖端套管或球囊连接点的壁厚公差可能仅为±0.01毫米或更小。而标准热缩管的制造公差通常为±0.1毫米或更大——这种十倍的差异可能会直接影响设备性能或患者安全。 医疗应用中的收缩比经过精密设计——通常为2:1、3:1甚至4:1——且恢复后的直径需验证至微米级精度。标准产品虽提供类似的收缩比，但缺乏医疗器械制造所需的验证文件。 生产环境与工艺控制 医用热缩管的生产在符合GMP标准的洁净室环境中进行，其中空气中颗粒物浓度、温度、湿度以及人员出入均受到严格控制。挤出工艺受到持续监控，在线测量系统确保每米管材的尺寸一致性。 标准工业管在无洁净室要求的开放式工厂环境中生产。虽然这完全适用于线束或电缆捆扎应用，但会引入与医疗器械组装不相容的污染风险。 医用级生产中的关键制造控制 每条挤出生产线均采用激光千分尺进行100%尺寸检测 批次级材料认证，附有符合性证书（CoC）和分析证书 (CoA) 洁净室等级达到十万级或更高 符合ISO 13485 标准的完整文件包 变更控制程序，确保向客户通报任何原材料或工艺变更 医疗器械应用中的功能性能 除了材料和工艺之外，医用热缩管还经过专门设计，以提供标准管材无法保证的特定功能特性。这些特性包括稳定的粘接性能、热缩后可预测的爆破压力、在规定弯曲半径下的抗扭结性，以及以摩擦系数值衡量的光滑内表面处理。 在球囊导管制造中，热缩管的回弹力和温度曲线必须与气囊材料紧密匹配，以防止分层或壁厚不均。医用级PET热缩管的回弹温度通常在130°C至160°C之间，工艺窗口为±5°C，以确保结果的一致性。 常见的医疗器械应用 医用热缩管广泛应用于临床及医疗器械制造领域。以下是常见的应用场景： 球囊导管制造——利用PET或尼龙管材为球囊成型和覆膜 导管尖端成型——塑造柔软的远端尖端和应力消除段 编织护套组装 — 将编织增强层与外护套整合 导丝和导引丝涂层 — 提供电气绝缘和表面保护 内窥镜通道内衬 — 采用聚四氟乙烯（PTFE）基热缩管，形成低摩擦内表面 植入式导线绝缘 — 经长期生物相容性认证的覆盖层，适用于心脏和神经导线 关于琳盛 宁波琳盛高分子材料有限公司创立于2014年，现已发展成为拥有500余名专业人才的国家级高新技术企业。公司专注于超越传统零部件供应商的角色，坚持做客户产品的一部分。从协同设计阶段的精准需求匹配，到制造环节的可靠性保障，最终实现临床终端器械的性能跃升，琳盛深度融入客户产品的核心价值链，让导管技术转化为客户产品的核心竞争力。通过持续的技术创新和严苛的质量管控，我们有能力为医疗器械企业提供更安全、更精密、工艺更丰富的定制化导管系统解决方案。 琳盛拥有满足GMP要求的净化车间近20000平米。配置有不同螺杆尺寸及单层双层/三层共挤出等进口挤出生产线15条、特种PEEK挤出生产线8条、精密注塑产品生产线2条、编织/弹簧/覆膜设备近百台、焊接成型加工设备40台，保障高效的订单交付能力。 业务范围：琳盛产品涵盖各类尺寸的挤出单/多层导管、单/多腔管、单/双层/三层球囊管、螺旋/编织加强鞘管、特种材料PEEK/PI管及各类材料表面处理解决方案。

内窥镜插入管通过精准融合柔韧性、扭矩控制和结构完整性，在无需手术切口的情况下引导器械穿越复杂的内部解剖结构，从而提升了微创手术的效果。插入管是任何柔性内窥镜的功能核心——它决定了医生在胃肠道、气道、泌尿系统或关节腔内到达目标组织、观察和治疗的效率。 随着微创手术在各专科领域的普及，内窥镜导管的工程设计也日益精进。多层聚合物结构、加固编织或盘绕结构以及精密表面处理技术，如今使内窥镜能够抵达以往仅能通过开腹手术到达的解剖部位。本文探讨了现代内窥镜导管在结构、材料及功能设计方面的特点，正是这些特点使其成为微创临床实践的核心。 内窥镜导管在临床应用中必须满足的要求 在操作过程中，内窥镜导管必须同时满足多项往往相互冲突的机械要求。了解这些要求，就能明白为何该组件的设计如此精密： 推送性：将操作者手部的轴向力传递至导管，以推动内窥镜穿过肠袢或迂曲的气道 扭控性：将手柄的旋转转化为尖端的精确转向，且延迟或扭转现象最小 刚度梯度变化：近端管身相对坚硬以确保操控性，向远端管尖逐渐变软以减少黏膜损伤 管腔通畅性：容纳多个工作通道（气/水、吸痰、器械、成像光纤），在弯曲过程中不发生压迫或堵塞 抗扭结：即使在狭窄解剖空间内弯曲至锐角，仍能保持完整的横截面 几乎没有任何一种材料能够同时满足所有这些要求。现代内窥镜插入管通过精心设计的多层复合结构实现了这一平衡。 多层结构：各层如何影响性能 高性能内窥镜插入管通常由四层功能层组成，每层均经过独立设计，以提供特定的机械性能或生物相容性： 内衬层 最内层——通常为聚四氟乙烯（PTFE）或聚酰亚胺——为工作通道器械（活检钳、注射针、套圈）提供光滑、低摩擦的表面，并促进气体充气、水冲洗和吸液时的流体流动。PTFE内衬的摩擦系数可低至0.04，显著降低了器械通过时的阻力，并延长了器械的使用寿命。 弹簧/编织增强层 增强层决定了插入管的机械特性。目前主要有两种设计： 弹簧增强层：采用螺旋缠绕的不锈钢或镍钛合金（Nitinol）线圈，提供轴向抗压能力并防止管体扭结。线圈的螺距决定了柔韧性与推送力的平衡。 编织增强层：由金属丝（不锈钢、镍钛合金或高强度聚合物）交织而成的网状结构，通过将扭转载荷沿管身周向均匀分布，实现卓越的扭矩传递性能——通常扭矩效率可达85%–97%。 部分更先进的内窥镜插入管设计采用混合结构，同时结合了螺旋增强层和编织增强层，既能利用螺旋层提供抗折叠能力，又能借助编织层实现扭矩响应。 外护套层 外护套决定了导管的外形轮廓、表面触感及生物相容性。根据所需的硬度、耐化学性和灭菌兼容性，会选用Pebax（聚醚酰胺）、TPU（聚氨酯）以及医用级硅胶混合物等材料。硬度梯度设计——即沿管身长度方向改变外套管材料的刚度——是实现从近端到远端柔韧性梯度的关键手段，这对临床使用至关重要。 表面处理 内窥镜插入管的最外表面经过特殊处理，以减轻患者的不适感并降低操作阻力。亲水涂层在润湿状态下可将表面摩擦力降低多达90%，从而使管体能够顺畅通过黏膜组织，将创伤降至最低。某些类别的设备还采用了抗菌表面处理技术，以降低长时间操作过程中的感染风险。 刚度梯度设计：无创导航的关键 现代内窥镜插入管最具临床意义的设计特征在于其可变刚度分布。管体沿轴向刚度均匀会导致无法接受的权衡：刚度足够以确保良好推入性的管体，会在远端尖端造成黏膜损伤和患者不适；而刚度足够柔软以实现无创远端导航的管体，又缺乏控制所需的近端刚性。 通过工程化的柔韧度梯度设计，将管体划分为具有明确机械性能的区域，从而解决了这一问题： 内窥镜插入管的材料选择：挑选指南 为内窥镜插入管的每一层选择合适的材料组合，是工程设计中的关键决策。下表总结了最常用的材料及其临床作用： 各内镜专科的临床应用 内镜导管根据各专科的解剖学进入途径和操作要求而采用不同的设计： 胃肠内镜 上消化道胃镜通常采用外径为9–11毫米、柔韧性适中的导管，以便在食管、胃和十二指肠内顺利行进。结肠镜则需要更长的管身（最长可达160厘米），且需具备更明显的近端至远端刚度梯度，以便在不引起患者不适的情况下绕过乙状结肠和升结肠。 支气管镜检查与肺病学 柔性支气管镜的插入管外径必须小于6毫米，以便进入亚段支气管，同时需保持足够的刚性以进行经支气管活检。用于评估肺外周结节的超细支气管镜，其插入管外径可小至3.0毫米。 泌尿外科与输尿管镜检查 柔性输尿管镜通过输尿管到达肾盂结石处。其插入管必须能够承受超过270度的主动弯曲角度，同时保持工作通道通畅——这一要求需要采用特殊的编织混合增强结构，以防止在最大弯曲角度下内部通道塌陷。 ERCP与十二指肠镜检查 用于ERCP操作的侧视十二指肠镜对导管提出了额外的扭矩要求，因为必须沿轴向旋转内窥镜，以使提升机构与瓦特氏壶腹对齐。高扭矩编织增强结构对于精确的胆道插管至关重要。 反复再处理条件下的灭菌兼容性与耐久性 柔性内窥镜在每次患者使用后均需进行高级消毒或灭菌，这使得插入管反复受到化学和热力的作用。材料的选择必须考虑到在这些再处理循环中的长期耐久性。 对于可重复使用的柔性内窥镜，外护套材料必须在经历数百次高温高压（HLD）循环后仍能保持尺寸稳定性和表面完整性。专为内窥镜应用配制的聚氨酯和Pebax护套，经过测试，在长期接触戊二醛、过乙酸和邻苯二甲醛等消毒剂后，仍能保持其力学性能。 关于琳盛 宁波琳盛高分子材料有限公司创立于2014年，现已发展成为拥有500余名专业人才的国家级高新技术企业。公司专注于超越传统零部件供应商的角色，坚持做客户产品的一部分。从协同设计阶段的精准需求匹配，到制造环节的可靠性保障，最终实现临床终端器械的性能跃升，琳盛深度融入客户产品的核心价值链，让导管技术转化为客户产品的核心竞争力。通过持续的技术创新和严苛的质量管控，我们有能力为医疗器械企业提供更安全、更精密、工艺更丰富的定制化导管系统解决方案。 琳盛拥有满足GMP要求的净化车间近20000平米。配置有不同螺杆尺寸及单层双层/三层共挤出等进口挤出生产线15条、特种PEEK挤出生产线8条、精密注塑产品生产线2条、编织/弹簧/覆膜设备近百台、焊接成型加工设备40台，保障高效的订单交付能力。 业务范围：琳盛产品涵盖各类尺寸的挤出单/多层导管、单/多腔管、单/双层/三层球囊管、螺旋/编织加强鞘管、特种材料PEEK/PI管及各类材料表面处理解决方案。
