快速解答：什么是医用球囊管材及其重要性 医用球囊管材是用于形成球囊扩张导管球囊主体的精密挤出聚合物管材，其管壁一致性直接决定了球囊在血管内的充盈方式、扩张方式以及保压能力。管材公差、管壁同心度和层结构是直接影响球囊性能的三个因素，因为即使是微小的壁厚变化也可能导致不均匀扩张或在压力下过早失效。 本指南解释了医用球囊管材的设计原理、顺应性球囊与非顺应性球囊结构的区别，以及器械工程师在为新型或现有器械设计采购球囊导管管材时应参考的技术规格数据。 什么是医用球囊管材？ 球囊管材是一种经过特殊挤出的管材，在经过吹塑成型工艺后，形成球囊导管的可充盈球囊部分。与标准导管管材不同，球囊管材必须经过工程设计，使其能在规定的充盈压力下可预测地膨胀至目标直径，然后在泄压时恢复至接近原始外形，同时在整个圆周上保持一致的壁厚。 球囊管材的关键质量属性 严格的尺寸公差：以支持可预测的球囊扩张 良好的同心度：即内外管壁保持均匀居中 低椭圆度：即管材横截面尽可能接近正圆形 一致的伸长特性：以支持均匀的吹塑成型结果 可靠的爆破压力性能：符合预期手术的要求 由于球囊管材的公差通常控制在 ±0.01mm以内，挤出过程需要对熔体温度、牵引速度和冷却条件进行严格控制，这就是为什么球囊管材生产通常被视为医用聚合物挤出领域中一项独特的专门技术。 什么是球囊顺应性及其重要性？ 球囊顺应性描述了球囊直径随充盈压力增加而变化的大小。这种行为主要由球囊管材所使用的聚合物材料以及该材料在吹塑成型过程中的加工方式决定。理解顺应性有助于器械工程师根据预期的临床功能匹配球囊材料，无论是温和的血管扩张还是精确的支架释放。 顺应性球囊管材通常由尼龙等较软的材料制成，随着压力增加，其直径增长最为显著，适用于需要渐进式、温和扩张的手术。非顺应性球囊管材通常由Pebax或PET基结构等高模量材料制成，在宽压力范围内能保持更稳定的直径，使其成为支架释放的首选，因为此时精确、可预测的尺寸至关重要。半顺应性球囊管材介于两者之间，在提供适度直径增长的同时兼具良好的尺寸精度，这也是它在多种导管应用中仍然是常见通用选择的原因。 层结构如何影响爆破压力 球囊管材可以制成单层、双层或三层结构，而层数是决定可实现爆破压力的最关键因素之一。多层结构将具有互补特性的材料结合在一起，例如将强度导向的外层与更柔韧的内层配对，从而在不显著增加壁厚的情况下提高耐压能力。 如图表所示，三层球囊管材可实现45-55个大气压的爆破压力等级，远高于单层结构，这就是为什么多层设计通常用于钙化病变治疗等高压应用。双层结构提供了一个实用的中间方案，其耐压能力显著高于单层管材，同时制造难度低于全三层结构。单层管材仍适用于低压应用，在这些应用中，外形简洁和经济高效的生产是优先考虑的因素。 伸长率与吹塑成型性能 吹塑成型过程中的伸长行为决定了球囊从其型坯形状膨胀至最终目标直径的均匀程度。材料选择和加工参数都会影响这条曲线，而伸长率不匹配是成品球囊壁厚不均的常见原因。下方的折线图展示了两种常见球囊管材材料系列在吹塑压力增加时的典型相对直径膨胀情况。 尼基层管材在吹塑周期中较早达到目标扩张，与其更具顺应性的行为一致；而Pebax基层管材则更为渐进地扩张，并在更高压力阶段继续增长，反映了其典型的半顺应性至非顺应性性能特征。这种膨胀行为的差异是材料选择应在球囊管材开发初期确定的原因之一，因为它直接影响吹塑成型过程中的工艺窗口以及可实现的最终球囊几何形状。 医用球囊管材的尺寸参考 球囊管材有多种尺寸可供选择，以支持从冠状动脉介入到较大外周血管器械的各种应用。下表按应用类别概述了通用的尺寸参考点。 全尺寸球囊管材生产通常涵盖 0.10mm 至 8.00mm 的内径范围，单一制造能力即可覆盖几乎所有常见的冠状动脉、外周和大口径通路应用。 管材质量如何影响球囊性能 球囊管材的质量对成品球囊性能有着直接且可衡量的影响，因为原始管材中存在的任何不一致性往往会延续到吹塑成型的球囊中。理解这些关系有助于工程师优先确定哪些管材规格对其特定器械最为重要。 原始管材同心度差通常会导致吹塑成型后球囊壁厚不均，增加不对称爆破点的风险 椭圆度不一致可能导致充盈时扩张不均匀，影响球囊与血管壁的接触方式 壁厚公差的变化直接影响生产批次间的爆破压力一致性 不同批次管材间的伸长率差异可能改变吹塑成型工艺窗口，需要对工艺参数进行重新验证 这就是为什么器械工程师在认证新的球囊管材供应商时，通常会要求批次级别的尺寸数据，包括同心度和椭圆度测量值，而不仅仅依赖标称规格。 球囊管身管材的定制选项 定制球囊管材项目通常从目标伸长率和爆破压力要求开始，据此进行材料选择和层结构开发。常见的定制要求包括以下内容： 根据目标顺应性行为，在尼龙、Pebax和其他聚合物系列之间进行材料选择 为实现特定爆破压力目标而进行的层数和层材料配对 为匹配特定吹塑成型工艺窗口而进行的伸长率调节 覆盖 0.10mm 至 8.00mm​ 全内径范围的尺寸定制 针对高精度应用的严格公差生产，公差低至 ±0.01mm 经验丰富的研发团队与器械工程师的伸长率和爆破压力要求协同工作，有助于在正式样品生产开始前缩小材料和工艺选项范围，从而缩短开发周期。 谁在生产医用球囊管材 宁波琳盛高分子材料有限公司自2014年起作为专业的OEM和ODM医用管材制造商及供应商运营，目前在医用聚合物管材的挤出加工、涂覆和后加工技术领域拥有400多名员工。凭借丰富的挤出经验，该公司提供的球囊管材具有严格的公差和良好的机械性能，支持 ±0.01mm​ 的最低公差，并涵盖 0.10mm 至 8.00mm​ 内径范围的全尺寸生产，包括冠状动脉、外周和大口径应用中使用的所有常见尺寸。 可提供单层、双层和三层球囊管材结构，其中多层球囊耐压能力可达45-55个大气压。公司经验丰富的研发团队可根据特定的伸长率和爆破压力要求开发定制球囊管材。在整个生产过程中保持良好的同心度和椭圆度，为器械制造商提供一致、可重复的球囊性能。

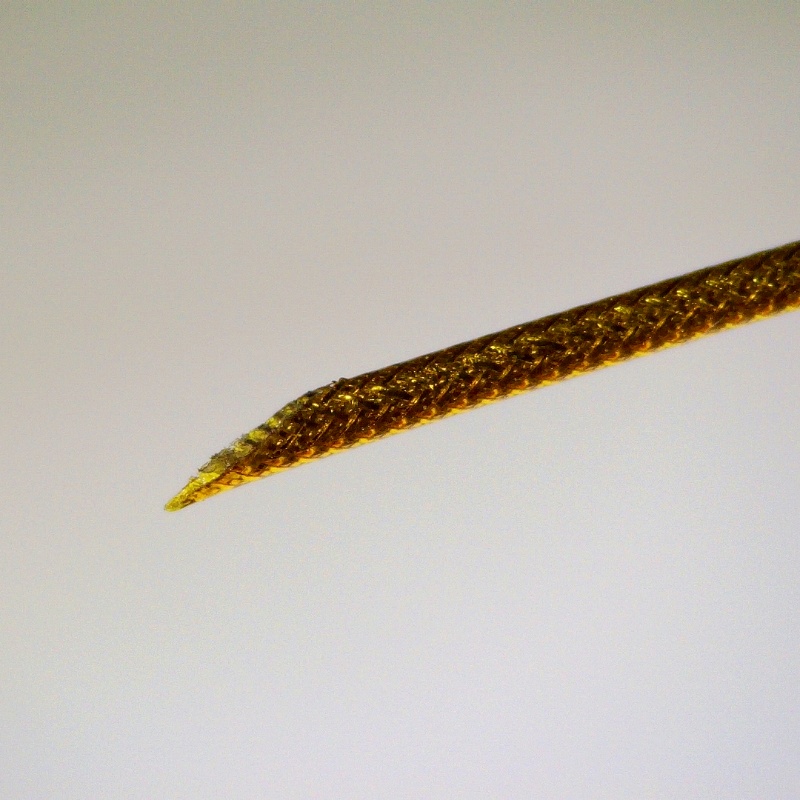

快速解答：增强型与标准聚酰亚胺管材的核心差异 增强型聚酰亚胺管材在聚酰亚胺管壁内嵌入了一层金属编织网或螺旋线圈，而标准聚酰亚胺管材则仅依靠聚合物本身提供强度。这种结构上的差异意味着增强型聚酰亚胺管材具有显著更高的抗弯折性和扭矩传递能力，使其成为较长导管管身和必须穿越迂曲血管的器械的首选；而标准聚酰亚胺管材则适用于较短、要求较低的节段，在这些部位低外型是优先考虑的因素。 本指南从强度、柔韧性和应用数据等方面对增强型聚酰亚胺管材与标准聚酰亚胺管材进行比较，帮助器械工程师决定哪种结构适合特定的导管或微导管设计。 什么是增强型聚酰亚胺管材？ 增强型聚酰亚胺管材是在涂覆过程中，向管壁内添加一层金属丝（通常为不锈钢）而制成的。这层增强层完全封装在内外聚酰亚胺涂层之间，因此成品管材保持光滑的内外表面，同时获得比相同壁厚的非增强型聚酰亚胺管材显著更高的机械性能。 两种常见的增强模式 编织增强：细金属丝围绕管壁以交叉图案编织而成，提高了扭矩传递能力和抗爆破压力 线圈增强：单根金属丝沿管长方向以螺旋图案缠绕而成，更侧重于柔韧性和抗弯折性，而非扭矩控制 编织导管管材和线圈增强管材不可互换选用；正确的模式取决于器械设计是优先考虑旋转控制（如可操控导管），还是优先考虑在弯曲解剖结构中的平滑通过能力（如许多微导管应用）。 为什么要在医用管材中使用增强结构 标准聚酰亚胺管材在其壁厚条件下已经提供了强大的拉伸性能，但长而细的导管管身仍然面临两个持续的挑战：在通过锐利的解剖弯曲处时发生弯折，以及医生需要旋转近端来控制远端尖端时的扭矩损失。增强结构通过沿金属丝层分布机械负载，而非仅依赖聚合物管壁，直接解决了这两个问题。 如图所示，编织增强结构具有最高的扭矩传递效率，这就是为何需要精确一对一旋转控制的可操控导管管身通常采用编织结构的原因。线圈增强结构相比标准聚酰亚胺管材提升了扭矩传递能力，但更侧重于柔韧性和抗弯折性。而标准聚酰亚胺管材因缺乏金属丝层，沿其长度方向传递的旋转力比例较小。 增强型管材是否能提高抗弯折性？ 抗弯折性描述的是管材在绕小半径弯曲时维持其内部管腔直径的能力，这直接影响流体、器械或导丝在导航过程中能否继续通过导管。下方的折线图比较了三种结构类型在管腔开始受限之前的最小弯曲半径，测试条件为不断增加弯曲角度。 随着弯曲角度的增加，线圈增强型管材表现出最强的管腔保持能力，这就是为什么线圈结构常用于必须穿过高度迂曲血管路径而不影响血流的微导管管材。编织增强结构也表现良好，但在极端弯曲角度下略逊于线圈结构，因为其交叉编织模式更多是为扭矩而非小半径柔韧性优化的。标准聚酰亚胺管材由于没有金属丝层，随着弯曲角度增加，其管腔保持能力下降最为显著，这证实了增强结构在要求苛刻的解剖路径中确实能有效提高抗弯折性。 增强型与标准聚酰亚胺管材：完整性能对比 除了分别考虑扭矩和抗弯折性之外，器械工程师通常需要综合权衡多个性能指标。下方的雷达图从导管管身设计相关的五个因素出发，对标准聚酰亚胺、编织增强型和线圈增强型管材进行了对比。 编织增强型管材在扭矩控制和抗爆破压力方面得分最高，适用于需要精确旋转响应和更高内部压力耐受能力的器械，例如造影剂注射通路。线圈增强型管材在可追踪性方面得分最强，并在抗弯折性上保持竞争力，非常适合在细小、弯曲血管中穿行的微导管管材。标准聚酰亚胺管材在外形纤薄度方面得分最高，因为没有金属丝层可使整体壁厚保持在最低水平，这在器械最远端、直径最小的节段（无需增强）中仍然很有价值。 尺寸与机械性能参考表 下表概述了三种管材结构类型的通用尺寸和机械性能参考点，可用于早期导管设计规划阶段。 增强型聚酰亚胺管材的应用领域 增强型聚酰亚胺管材广泛应用于各类基于导管的器械类别，特别是在器械必须穿越血管系统较长距离，同时保持管身完整性和可控性的场景中。 神经血管导管：需在细小弯曲的脑血管中精确导航，要求可靠的抗弯折性 可操控电生理导管：精确的“一对一”扭矩响应对于尖端定位至关重要 导引导管与导引鞘：稳定的管身支持次级器械的通过 外周血管通路器械：较长的管身在缺乏增强时弯折风险增加 药物与造影剂输送导管：抗爆破压力能力支持更高的注射压力 增强型聚酰亚胺常用于神经血管导管， specifically是因为这些器械必须在体内某些最迂曲的血管解剖结构中穿行，同时仍需将支架、弹簧圈或其他治疗器械送达精确位置，这一任务在很大程度上依赖于抗弯折性和可预测的扭矩响应。 导管管材的定制增强选项 通过调整金属丝图案、节距和增强层的材料成分，以及周围聚酰亚胺涂覆参数，导管增强管材可以针对特定器械要求进行定制。 可调增强参数 编织密度（Pick count）与角度：影响扭矩控制与柔韧性之间的平衡 线圈节距与金属丝直径：影响抗弯折性和整体管身刚度 单根管材上的可变刚度区段：从增强段过渡到标准聚酰亚胺段 封装厚度：在整体外径与机械性能之间进行平衡 可变刚度结构（即增强密度沿管身长度逐渐变化）的需求日益增加，适用于那些需要较硬近端以提供推送力，同时需要较软、更柔韧的远端以实现无创伤导航的器械。 与增强型管材制造商合作：需核实的要点 采购增强型聚酰亚胺管材比标准管材涉及更复杂的工艺，因为金属丝增强步骤必须受到严格控制，以保持一致的管腔尺寸并避免金属丝在管材表面暴露。在评估供应商时，以下几点核实有助于降低认证风险： 确认ISO认证及针对增强型医用管材生产的文件化质量管理体系 具备集成于聚酰亚胺涂覆工艺内部的编织和螺旋成型能力 具有生产可变刚度或多区段增强管身的经验，而非仅能生产均匀管材 支持OEM和ODM开发流程，并在量产运行前进行样品迭代 适用于洁净室或受控环境制造的无菌管材处理程序 宁波琳盛高分子材料有限公司自2014年起作为专业的OEM和ODM医用管材制造商及供应商运营，目前在医用聚合物管材的挤出加工、涂覆和后加工技术领域拥有400多名员工。公司对医疗器械制造商的承诺集中于精度、安全性、多样化的加工能力和稳定的产品质量，支持用于导管和微导管应用的标准及增强型聚酰亚胺管材结构。作为合约制导管管材制造商，公司持续投入自主创新与自主研发，以支持不断演变的器械设计需求。

快速解答：医用聚酰亚胺管材的用途 医用聚酰亚胺管材是一种薄壁聚合物管，用于导管、微导管以及其他微创器械内部，这些器械需要在极小直径下具备高抗拉强度、耐化学腐蚀性和尺寸精度。它最常用于微导管管身、导丝内衬以及输送系统组件，因为其可被挤出加工至内径小至0.10毫米，同时在反复弯曲下仍能保持严格的公差。 本指南涵盖了医用聚酰亚胺管材的材料特性、制造考量及应用数据，并通过直观对比，帮助器械工程师和采购团队评估聚酰亚胺与PTFE、尼龙基内衬等其他常见管材材料的优劣。 什么是医用聚酰亚胺管材？ 聚酰亚胺管材（PI管材）是通过将液态聚酰亚胺树脂逐层涂覆在可移除芯轴上，然后在高温下固化每一层，直至达到所需壁厚而制成的。这种基于涂覆的工艺——而非单纯的传统挤出工艺——使得聚酰亚胺管材能够实现超薄壁厚，同时在小直径下仍保持结构完整性，这是许多其他聚合物管材难以做到的。 核心材料特性 相对于壁厚具有较高的抗拉强度，为导管管身提供推送性 在反复弯曲和扭矩循环中具有良好的尺寸稳定性 耐大多数溶剂以及器械组装中使用的灭菌工艺 耐高温性能优异，支持长期工作在350°C以上，短期暴露可达450°C 对于接触患者体内的应用场景，具有良好的生物相容性 由于兼具强度和精度，聚酰亚胺管材在多层级导管结构中常被指定用作外层或中间结构层，通常与润滑性内衬材料配合使用。 为什么聚酰亚胺用于导管和微导管结构 导管和微导管管材必须平衡三个相互冲突的需求：足够小的外径以便通过狭窄的血管系统、足够的柱状强度以便在体内推送时不发生弯折、以及足够的柔韧性以便沿弯曲解剖结构行进。在极小直径下，聚酰亚胺管材比许多替代材料更能满足这一平衡需求，这也是它成为微导管管材结构中常见选择的原因。 如上图所示，在同等壁厚条件下，聚酰亚胺的抗拉强度明显高于PTFE、尼龙或Pebax，这使得器械工程师能够在满足结构要求的同时减少壁厚。这一点在微导管管材中尤为宝贵，因为每减少零点几毫米的壁厚，都会直接影响可实现的内部管腔直径和器械的整体外径。 聚酰亚胺比PTFE更好吗？两者对比分析 聚酰亚胺和PTFE通常是协同使用而非互为替代品，因为每种材料都为成品导管组件贡献了不同的性能特点。下面的雷达图从五个性能维度出发，采用相对1-10的评分标准，对这两种材料以及PI/PTFE复合材料结构进行了对比。 聚酰亚胺在抗拉强度、薄壁能力和结构刚性方面明显领先，因此常被用作导管管身的外层结构材料。相比之下，PTFE在润滑性方面得分最高，使其成为内腔表面的首选材料，导丝及其他器械需要在此表面以最小摩擦力滑动。PI/PTFE复合材料结构则结合了两者的优势，利用PI层防止变形并提供推送性，同时PTFE层保持内壁光滑，这就是为何复合材料结构在高性能导管设计中如此常见的原因。 标准尺寸与壁厚参考 由于聚酰亚胺管材是通过分层涂覆工艺而非单纯的直接挤出成型，因此壁厚可以高度精确地控制。下表概述了在早期器械设计阶段所参考的典型尺寸范围。 虽然大多数聚酰亚胺管材应用的标准内径范围在 0.10mm 至 2mm​ 之间，但近年来量产能力已扩展至支持最大 5.00mm​ 的内径，以满足更大尺寸的输送系统和通路管材组件的需求。 耐温性与耐化学腐蚀性能 耐温性是聚酰亚胺管材的一个关键差异化优势，尤其是在涉及高温的器械制造步骤中，例如回流焊接、激光加工或灭菌循环。下面的折线图展示了聚酰亚胺管材与标准尼基层管材在升温范围内的相对机械稳定性对比。 聚酰亚胺管材即使在温度攀升至300°C甚至更高时，仍能保持较高比例的机械稳定性，支持长期工作温度超过350°C，短期暴露可达450°C。相比之下，尼基层管材远未达到这些温度便开始丧失结构稳定性，这限制了其在涉及热粘合或高温灭菌等制造工艺中的适用性。 生物相容性与灭菌考量 对于任何直接或间接接触患者的组件而言，生物相容性测试和灭菌兼容性是基本要求。用于医疗器械的聚酰亚胺管材通常会根据公认的生物评价框架进行评估，即医疗器械生物学评价的国际标准 ISO 10993，该标准涵盖与导管和微导管组件相关的细胞毒性、致敏性和刺激性测试（国际标准化组织，ISO 10993）。 灭菌兼容性 得益于其耐高温性和化学稳定性，聚酰亚胺管材在医疗器械制造中常用的灭菌方法下通常能保持尺寸和机械稳定性，包括环氧乙烷（EtO）灭菌、伽马辐照灭菌和高压蒸汽灭菌。这种广泛的兼容性是聚酰亚胺常被选用于必须在最终灭菌后保持尺寸一致的组件的原因之一。 环氧乙烷（EtO）灭菌：常用于成品导管组件 伽马辐照灭菌：鉴于聚酰亚胺的化学和辐射稳定性，此方法适用 高压蒸汽灭菌：得益于聚酰亚胺的高温性能范围 医用聚酰亚胺管材的应用领域 聚酰亚胺管材广泛应用于各类微创器械类别。下表总结了常见的应用领域以及每种应用选择聚酰亚胺的主要原因。 几乎在所有上述类别中，底层需求都是一致的：工程师需要一种管材，在灭菌后能保持精确且可重复的管腔尺寸，同时承受在血管系统中穿行时的机械应力——这正是医用级聚酰亚胺管材的核心优势所在。 定制化聚酰亚胺管材：器械工程师可指定的参数 定制化医用管材OEM项目通常涉及调整基本内外径之外的多个参数。专有的PI树脂配方方法允许制造商调整模量、抗拉强度、伸长率和颜色，以满足特定器械的要求。 常用定制参数 模量与伸长率调节：平衡特定导管设计的柔韧性与推送性 壁厚减薄：通过多次涂覆工艺实现超薄壁聚酰亚胺管材 颜色编码：用于多腔或多组件器械组件 附着力增强：无需额外表面处理即可直接粘接尼龙和TPU等材料 与PTFE的复合层压：适用于需要强度和内壁润滑性的应用 无需表面处理的直接粘接能力是器械装配过程中的一个实际优势，因为它减少了在多材料导管构建中将聚酰亚胺管材连接到相邻组件所需的加工步骤。 与医用管材制造商合作：需核实的要点 采购聚酰亚胺管材组件的器械制造商应在敲定项目前确认供应商的过程控制、质量文件和应用经验。以下几个关键核实点有助于降低器械开发过程中的认证风险。 确认ISO认证及针对医用管材生产的文件化质量管理体系 具备内部挤出、涂覆和后加工能力，而非外包子步骤 在所要求的特定直径范围内生产精密挤出聚酰亚胺管材的经验 支持OEM和ODM开发流程，包括量产前的样品迭代 针对洁净室或受控环境生产的文件化无菌管材处理程序 宁波琳盛高分子材料有限公司自2014年起作为OEM和ODM医用管材制造商运营，目前拥有400多名员工，专注于医用聚合物管材的挤出加工、涂覆和后加工技术。公司专有的PI树脂方法可实现聚酰亚胺管材的模量、强度、伸长率和颜色的定制，其涂覆工艺支持更薄的壁厚，同时其聚酰亚胺管材无需表面处理即可与尼龙和TPU等材料直接粘接。除了标准的0.10mm至2mm内径范围外，该公司还能够批量生产内径达5.00mm的聚酰亚胺管材，其管材设计用于长期工作温度超过350°C，短期耐受温度高达450°C，并具有良好的生物相容性，适用于医疗器械应用。

聚醚醚酮（PEEK）管材以其卓越的耐高温性（长期250℃）、优异的化学稳定性和出色的机械性能，已成为高端医疗器械、精密分析仪器及航空航天领域的关键组件。然而，其高硬度与强韧性也为精密切割带来了挑战。 为何PEEK管材的切割质量不容妥协？ 零死体积连接：在高效液相色谱(HPLC)等分析系统中，不平整的切口会产生连接死体积，导致谱峰展宽、数据失真，直接影响实验结果。 高压可靠密封：垂直且平滑的切割可确保管路与连接器之间形成紧密密封，从而能在高压下无泄漏风险。 保障生物安全性：专业切割方法可防止碎屑产生，确保PEEK管材在医疗应用（如心血管手术、脊柱手术及内窥镜检查）中的生物相容性。 主流切割方法及其适用范围 1.手动精密切割（适用于研发、小批量）使用专业级PEEK管切割器是实验室的最佳选择。其V型槽能稳固管材，实现垂直切割，获得平整端面。操作核心在于：固定管材，平稳施力，避免旋转，以免切口表面产生螺旋状纹理。 2.自动化精密挤出与切割（适用于规模化生产）在大规模制造中，切割精度与效率必须从生产源头进行整合控制。琳盛先进的PEEK挤出生产线配备在线精密切割系统，可在管材挤出的同时，实现定长自动切割与端面初步处理，确保每一根管材的尺寸一致性与端面质量，为后续装配提供标准化基础。 3.激光切割技术（适用于复杂结构医疗导管）对于极其精细或形状复杂的医用导管（如泌尿系统导管和电外科钳鞘管），激光切割技术凭借其非接触、高精度的优势，成为不可替代的工艺，能完美实现设计意图。 切割工艺的关键注意事项 严禁使用不当工具：普通剪刀会挤压导致管材变形，形成椭圆形切口，严重影响其流体性能。 环境与过程控制：尤其在医疗应用领域，切割应在清洁环境中进行，避免污染，确保材料固有的生物相容性不受影响。 薄壁管特殊处理：尽管聚醚醚酮（PEEK）具有优异的尺寸稳定性，但在切割极薄壁管时仍需谨慎操作，以防止管壁塌陷。 琳盛优势：不止于切割，更提供从材料到成品的全程保障 面对PEEK管材的高标准应用挑战，选择拥有深厚技术积累与完整生产能力的合作伙伴至关重要。琳盛不仅是供应商，更是您可长期信赖的伙伴。 全链条自主生产：我们在近2万平米的GMP洁净车间内，拥有从PEEK原料改性、多层共挤出、编织增强、到精密成型与切割的全套先进设备。15条进口挤出线及40余套焊接成型加工设备，确保产品从源头即可控。 深度定制能力：凭借近百套编织、弹簧缠绕、涂层设备，我们能为不同应用场景提供定制化解决方案 质量与交付承诺：严格遵循ISO13485医疗器械质量管理体系，全流程可追溯。强大的产能与柔性生产体系，确保即使面对复杂、紧急的订单，也能实现快速响应与稳定交付。   精密加工是高性能材料价值兑现的关键一步。琳盛愿以尖端设备、严谨工艺与丰富经验，成为您值得信赖的合作伙伴，共同推动创新应用落地。 如需了解更详细的技术资料或定制方案，欢迎联系我们。

对于那些对抗扭结性、扭矩传递和耐压性有严格要求的导管应用，复合管材显然是优于非复合型产品的选择。无论是需要在曲折的解剖结构中导航、进行持续的高压输送，还是在长管身长度下保持稳定的推送性能，选择正确的加固结构——编织、弹簧或混合结构——都将直接决定设备的性能和患者的安全。 本指南将详细解析每个关键决策点：增强类型、基材、壁层结构以及针对具体应用的权衡取舍，从而帮助工程团队从规格制定到供应商资质认证的整个流程中充满信心。 为何复合结构在现代导管设计中至关重要 非复合管材在承受侧向压缩时会塌陷，在急转弯处会发生扭结，且在长距离传输中会丧失扭矩传递精度。对于介入导管、导引导管和内窥镜配件而言，这些失效模式是不可接受的，因为在这些应用中，对远端尖端的精确控制至关重要。 编织复合管材和弹簧复合管材通过在管材壁内嵌入加强层来解决这些问题。由此制成的导管在受力时能保持管腔几何形状，沿管身高效传递旋转力，并能承受足以使非复合同类产品破裂的内部压力。 复合管材的主要性能优势包括： 抗扭结——在会导致无增强型管壁塌陷的弯曲半径下，仍能保持管腔通畅。 扭矩响应——1:1的扭矩传递比，可实现从近端手柄对远端导管尖端的精准操控。 耐爆破压力——根据结构不同，增强管壁可承受300 psi至1,200 psi以上的压力。 尺寸稳定性——在外部压缩或真空条件下，管腔内径保持恒定。 编织与弹簧：选择合适的增强结构 两种主要的增强结构——编织结构和弹簧结构——具有根本不同的力学特性。要在两者之间做出选择，必须了解应用场景的主要力学需求。 编织复合管 在编织复合管中，不锈钢或聚酯纤维丝会在外护套套入前，以受控的编织角度（通常在45°至75°之间）围绕芯轴交织而成。编织角度直接决定了扭矩传递与纵向柔韧性之间的平衡： 较高的编织角度（接近75°）可提高环向强度和抗爆破压力能力。 较低的编织角度（接近45°）可改善扭矩传递和轴向刚度。 不锈钢编织层（最常见，304或316L）在典型导管管径下可承受超过1,000 psi的爆破压力。 • 聚酯编织层在保持MRI兼容性的同时，为低压应用提供了足够的强度。 弹簧复合导管 弹簧增强结构采用嵌入导管壁内的螺旋缠绕金属丝。这种结构在保持柔韧性的同时，具有出色的抗扭结性和柱体强度。开放式间距的螺旋结构使导管能够压缩和伸长而不影响管腔通畅性——这在内窥镜和柔性镜管设计中尤为重要。 与编织管相比，弹簧管在急弯角度下具有更优异的抗扭结性能。 扭矩传递能力低于编织管——螺旋管不适用于需要精确旋转控制的应用场景。 混合式螺旋-编织结构将两层结构结合，在用于复杂解剖结构的介入设备中，既实现了抗扭结性能，又保证了高扭矩保真度。 多层医用导管：壁层结构如何决定性能 多层医用导管使导管管壁的每一层都能发挥独特的功能，从而实现单层单材料导管无法达到的性能组合。典型的三层增强型导管结构包括： 内衬层——通常为PTFE或FEP，为导丝或器械通过提供低摩擦表面，摩擦系数低至04。 增强层——不锈钢编织层、弹簧层或混合结构，嵌入粘合层中，或直接与内衬层和外护套层粘合。 外护套层——PEBAX、尼龙或聚氨酯，根据柔韧性、粘合性以及亲水涂层附着力等表面特性的平衡需求进行选择。 通过沿导管长度方向过渡外护套材料，可实现可变刚度分布——例如，近端采用刚度较高的PEBAX 72D，并向远端尖端逐渐过渡为较软的PEBAX 35D。这种渐变刚度设计是高性能导引导管和微导管的显著特征。 抗扭结医用管：弯曲几何形状与结构的相互作用 当弯曲处内壁承受的压应力超过管材的结构承载能力时，就会发生扭结。抗扭结医用管通过结合管壁几何形状、增强结构和材料选择来解决这一问题。 关键参数是最小弯曲半径（MBR）——即管材在不发生扭结或永久变形的情况下所能承受的最小弯曲半径。实际参考值： 未增强的PEBAX管材（外径5F）：MBR约为25–35毫米。 弹簧增强型PEBAX管材（相同外径）：MBR降至约10–15毫米。 编织增强尼龙管：MBR约为15–20毫米，且爆破压力远高于线圈增强型产品。 壁厚与外径之比也起着重要作用。壁厚与外径比为0.15或更高的管材，通常比薄壁结构具有显著更好的抗扭结性能，但代价是内径与外径之比较小。 对于需要穿过解剖结构且弯曲角度超过90°的应用——例如经桡动脉冠状动脉介入或经心房中隔穿刺——混合弹簧-编织结构是工程上最可靠的解决方案。 高压增强导管：严苛应用场景下的设计考量 在动力注射端口、造影剂输送导管以及高压球囊充气导管等应用中，必须使用高压增强导管。这些应用可能产生300至1,200 psi的内部压力——这一数值要求对增强层进行精密设计。 以下四个设计变量决定了增强导管的爆破压力性能： 线径——线径越粗，爆破压力越高，但柔韧性越低。0.03 毫米至 0.10 毫米的不锈钢线径可满足大多数导管应用需求。 编织密度（每英寸编织线数）——编织密度越高（每英寸交叉线数越多），环向强度越大。典型范围：每英寸 30–80 根（PPI）。 钢丝层数 — 层数越多，管壁覆盖率越高，抗爆破性能越强。16层编织为标准配置；32层结构可提供更高的覆盖率，适用于要求严苛的高压应用。 外护套材料与粘合 — 外护套必须完全包裹编织层，以防止在压力下发生分层。热回流粘合是确保高完整性护套粘合的标准工艺。 复合管材的应用导向选择矩阵 下表将常见的导管应用与相应的增强结构、基材及关键性能指标进行了对应。 可变刚度分布：沿导管管身匹配柔韧性 在增强型导管设计中，沿管身长度方向的刚度过渡是临床意义最为重大——却常被忽视——的方面之一。刚度均匀的导管在解剖结构迂曲的部位表现不佳；而柔韧性均匀的导管则缺乏克服阻力推进所需的推力。 现代导管管身设计通过多种技术实现分区刚度管理： 渐变式PEBAX护套过渡——在2–4个独立分区中，从PEBAX 72D（近端）过渡到PEBAX 25D（远端尖端），使管身沿长度的刚度降低3–5倍。 可变编织层覆盖率——向远端减少编织针数或载体层数，可在保持管体中部扭矩响应的同时，使尖端区域更柔软。 选择性线圈间距变化——远端区域采用更宽的线圈间距，形成更柔软、更贴合的尖端区域。 提升增强型导管性能的表面处理与涂层 通过表面处理，可进一步优化增强型导管的外表面，从而提升其临床性能： 亲水涂层——润湿后可将表面摩擦力降低多达90%，使导管在血管中更顺畅地移动，并减少血管损伤。 疏水（PTFE）涂层——提供不粘表面，可防止血液附着，并在长期留置应用中降低血栓形成风险。 抗菌表面处理——适用于长期留置导管，在该领域降低感染风险是监管和临床的优先事项。 造影标记或条纹——嵌入硫酸钡或三氧化铋化合物，可在不显著增加导管管身硬度的前提下，通过荧光透视技术直观显示导管位置。 增强型导管管材供应的法规与质量要求 为受监管的医疗器械采购增强型导管管材，不仅需要满足尺寸要求。医疗器械制造商应向任何管材供应商核实以下内容： 涵盖编织/盘绕加工、共挤出及后处理的ISO 13485认证质量管理体系。 符合GMP标准的洁净室生产（ISO 万级或十万级），以实现颗粒物受控制造。 工艺验证文件（IQ/OQ/PQ），并附有证明尺寸和机械性能一致性的统计抽样证据。 针对所有接触患者组织或血液的材料，提供符合 ISO 10993 标准的生物相容性数据。 完整的原材料可追溯性——包括树脂和金属丝的批号、符合性证书及过程检验记录——以支持 510(k)、PMA 或 CE 技术文件的提交。 关于琳盛 宁波琳盛高分子材料有限公司自2014年成立至今，深耕医用高分子材料管材挤出加工工艺、覆膜工艺及导管后处理工艺，更精密、更安全、更丰富的工艺开发能力及更稳定的输出能力是琳盛对器械厂家最真挚的承诺! 琳盛拥有满足GMP要求的净化车间近20000平米。配置有不同螺杆尺寸及单层/双层/三层共挤出等进口挤出生产线15条、特种PEEK挤出生产线8条、精密注塑产品生产线2条、编织/弹簧/覆膜设备近百台、焊接成型加工设备40台，保障高效的订单交付能力。 业务范围:琳盛产品涵盖各类尺寸的挤出单/多层导管、单/多腔管、单/双层/三层球囊管、螺旋/编织加强鞘管、特种材料PEEK/PI管及各类材料表面处理解决方案。 常见问题解答 Q1：什么是编织增强管，它是如何制造的？ 编织增强管是通过在芯轴上以受控的编织角度编织不锈钢或聚酯丝，然后通过挤出或热流变工艺在编织层外覆上一层聚合物护套制成的。最终形成一种多层结构，其爆破压力和扭矩传递能力远高于相同外径的未增强管。 Q2：抗扭结医用管与标准导管管有何区别？ 标准导管管在弯曲半径小于其最小弯曲半径时会发生扭结，导致管腔塌陷并阻塞流体或器械的通过。抗扭结医用管采用螺旋或编织增强层来支撑管壁，防止其发生扭结——即使在会导致标准管失效的弯曲角度和半径下，也能保持管腔通畅。 Q3：何时应选用多层医用管材而非单层结构？ 当没有任何单一材料能同时满足所有性能要求时，应选用多层医用管材。例如，当导管必须具备低摩擦内表面以供导丝通过（PTFE内衬）、嵌入式结构增强层，以及可粘接的外表面以供管端固定或亲水涂层（PEBAX外套）时，多层结构便是最佳的工程解决方案。 Q4：高压增强导管能达到多高的爆破压力？ 采用32股不锈钢编织层（高编织密度）并配有尼龙12护套的高压增强导管，在标准导管管身直径（4F–8F）下可达到超过1,200 psi的爆破压力。实际性能取决于钢丝直径、编织角度、护套材料及导管外径——所有这些参数均应在开发阶段通过原型测试予以确认。 Q5：增强型导管管路能否制成MRI兼容型？ 可以。MRI兼容型增强导管管路将不锈钢丝替换为非铁磁性材料，例如聚酯、PEEK或镍钛合金丝。聚酯编织管是MRI条件允许型导管设计中最常见的选择，尽管其爆破压力低于几何结构相当的不锈钢编织结构。

在选择医用球囊导管与标准导管时，具体取决于临床应用场景——但对于需要可控扩张、精确维持压力或采用复杂球囊导管系统的操作，球囊导管始终优于标准导管。本文详细分析了二者之间的关键差异、材料选项、性能指标及选型标准，旨在帮助医疗器械工程师和采购团队做出明智的决策。 什么是医用球囊料管，它与标准导管管材有何区别？ 球囊料管专为在受控压力下进行充气和放气循环而设计。它必须能够承受反复的机械应力，在扩张过程中保持尺寸精度，并在放气后恢复原状。相比之下，标准导管主要设计用于输送液体——其设计重点在于抗扭结、柔韧性和管腔通畅性，而非径向扩张性能。 两者的结构差异显著： 球囊料管采用多层共挤工艺（单层/双层/三层），以优化管壁弹性及耐爆破压力性能。 标准管材通常采用单层挤出工艺，并通过加固编织或盘绕结构来提升推送性能。 导管气囊管必须满足特定的爆破压力等级——通常根据应用场景在6 atm至20 atm以上之间。 球囊料管的壁厚公差通常控制在±0.01mm 或更严格，以确保可预测的充气几何形状。 材料至关重要：为何PTFE球囊料管和多层结构能引领行业 材料选择是球囊管设计中影响最大的决策之一。四种最常用的材料各自具有不同的性能取舍： PTFE 球囊管 PTFE 球囊管具有卓越的化学惰性、极低的摩擦系数（约 0.04）以及出色的生物相容性。在润滑性和非反应性至关重要的应用中，例如冠状动脉导丝内腔和药物洗脱球囊系统，它是首选材料。然而，PTFE 的顺应性相对较差，这限制了其在需要显著径向扩张的应用中的使用。 尼龙和聚酰胺 尼龙基气球管在爆破强度、柔韧性和可加工性之间实现了良好的平衡。尼龙12和尼龙11因能同时支持半顺应性和非顺应性气球轮廓，被广泛应用于血管成形术气球的制造。通过适当的壁厚和层结构设计，通常可达到14–20大气压的爆破压力。 PET PET是非顺应性球囊管材的黄金标准。其成型后径向顺应性极低，常用于高压心脏及外周血管应用。PET球囊在受压时能保持额定直径，在钙化病变治疗中可提供可预测的治疗效果。 PEBAX 由于其弹性体特性和优异的抗疲劳性，PEBAX在柔性球囊领域广受青睐。它能实现更柔软、更贴合的球囊轮廓，非常适合用于闭塞球囊及某些胃肠道应用。PEBAX的硬度等级范围从肖氏25D到72D，为设计提供了极大的灵活性。 定制医用管材：当标准规格无法满足需求时 许多新一代导管类医疗器械需要定制医疗管材，其规格已超出现成产品的范围。在以下情况下，定制球囊管材解决方案至关重要： 设备需要非标准外径——例如用于儿科或神经血管领域的亚毫米级管径。 球囊必须在挤出后集成药物涂层或特殊表面处理。 应用需要多腔配置——例如，在同一管体内设置独立的充气腔和导丝腔。 需要颜色编码、造影条纹或标记以确保荧光透视可见性。 监管申报要求提供经文件记录的工艺验证及原材料批次的可追溯性。 具备三层共挤出能力和符合GMP标准的生产能力的制造商，可支持外径范围小至0.3毫米至超过10毫米，壁厚范围为0.05毫米至1.5毫米——这为设计工程师提供了相当大的自由度，以优化机械和功能性能。 球囊料管选择中关键的性能指标 在为特定应用评估导管球囊管时，应依据以下五项性能指标做出决策： 顺应性特征 顺应性球囊的直径会随压力增加而扩大，适用于闭塞和拉近组织等操作。非顺应性球囊保持确定的直径，更适合用于精确的病变扩张。半顺应性球囊则介于两者之间。若选择的顺应性特征与应用场景不符，将直接影响手术效果。 爆破压力与安全裕度 根据 ISO 10555 指南，额定爆破压力（RBP）是指在 95% 的置信度下，99.9% 的球囊不会爆破的压力值。在心脏和血管应用中，通常要求安全裕度至少高于标称工作压力 15–20%。 尺寸一致性 壁厚不均匀的球囊导管会导致充气不均匀，这在任何血管介入手术中都构成安全隐患。配备激光测微仪测量系统的精密挤出生产线可实时将外径公差控制在±0.01mm 以内。 抗疲劳性 在多次充气场景中使用的可重复使用球囊导管或器械必须通过循环疲劳测试。在受控测试中，PEBAX及某些尼龙牌号的疲劳寿命超过500个充气循环，且性能无明显下降。 灭菌兼容性 球囊管材材料必须与所采用的灭菌方法（环氧乙烷、γ射线或电子束）兼容。PTFE和PET在上述三种方法中均表现良好。某些PEBAX牌号可能需要进行辐照剂量验证，以确认其力学性能未发生退化。 球囊导管应用指南 不同的临床领域对球囊导管有不同的要求。下表针对常见的球囊料管应用场景，提供了实用性的应用与材料对照表： 制造质量与法规考量 对于医疗器械制造商而言，从符合GMP标准的制造商处采购球囊管材并非可选项——这是基础性的法规要求。关键的制造质量指标包括： 涵盖设计、挤出和后处理环节的质量管理体系ISO 13485认证。 洁净室生产环境（ISO万级或十万级），以防止挤出和处理过程中发生颗粒污染。 采用激光测量系统进行在线尺寸监测，以提供实时质量反馈。 完整的材料可追溯性——包括树脂批号、加工参数和检验记录——以支持510(k)或CE技术文件的提交。 针对每款定制管材产品均提供工艺验证文件（IQ/OQ/PQ），以确保不同生产批次的一致性。 同时具备下游加工能力（如气囊成型、管端粘接、表面涂层及组装）的制造商，通过简化供应链并加速设计迭代周期，能为客户提供显著的价值。 宁波琳盛高分子材料有限公司自2014年成立至今，深耕医用高分子材料管材挤出加工工艺、覆膜工艺及导管后处理工艺，更精密、更安全、更丰富的工艺开发能力及更稳定的输出能力是琳盛对器械厂家最真挚的承诺! 琳盛拥有满足GMP要求的净化车间近20000平米。配置有不同螺杆尺寸及单层/双层/三层共挤出等进口挤出生产线15条、特种PEEK挤出生产线8条、精密注塑产品生产线2条、编织/弹簧/覆膜设备近百台、焊接成型加工设备40台，保障高效的订单交付能力。 业务范围:琳盛产品涵盖各类尺寸的挤出单/多层导管、单/多腔管、单/双层/三层球囊管、螺旋/编织加强鞘管、特种材料PEEK/PI管及各类材料表面处理解决方案。 常见问题解答 Q1：顺应性与非顺应性医用球囊导管有何区别？ 顺应性球囊导管在充气压力增加时直径会随之扩大，因此适用于闭塞和对合操作。非顺应性球囊导管在超过额定充气压力后，其公称直径保持不变——当需要对血管或管腔进行精确、可控的扩张时，例如在血管成形术中，便会使用此类导管。 Q2：PTFE球囊管应用中最常用的材料有哪些？ PTFE球囊管最常作为多层结构中的衬里或内层，适用于优先考虑润滑性和化学惰性的场合——例如药物洗脱球囊或与导丝兼容的管腔。它通常与尼龙或PEBAX外层结合使用，以增强整体管结构的抗爆强度和柔韧性。 Q3：能否开发外径极小的定制医用管材？ 可以。先进的挤出制造商可生产外径小至0.3mm的定制医用管材，适用于儿科、神经血管和眼科设备应用。要在这种尺寸下实现精确公差，需要专用微挤出设备和在线激光测量系统来保持尺寸的一致性。 Q4：三层共挤工艺如何提升导管球囊管的性能？ 三层共挤工艺使球囊管的每一层都能针对特定功能进行优化：内层用于提高润滑性或化学相容性，中层用于增强结构强度和抗爆破压力，外层则用于改善表面性能，例如可粘合性或涂层附着力。这种方法能够实现单层挤出工艺无法达到的性能水平。 Q5：我应从符合GMP标准的导管气囊管供应商处获得哪些文件？ 合格的供应商应提供符合性证书（CoC）、材料溯源记录（树脂批号和供应商证书）、尺寸检测报告、工艺验证记录（IQ/OQ/PQ）以及参照 ISO 10993 标准的生物相容性数据。对于受监管的市场，可能还需要提供 ISO 13485 认证和客户特定的质量协议等额外文件。
