什么是医用聚酰亚胺管材？特性、用途与应用

快速解答：医用聚酰亚胺管材的用途

医用聚酰亚胺管材是一种薄壁聚合物管，用于导管、微导管以及其他微创器械内部，这些器械需要在极小直径下具备高抗拉强度、耐化学腐蚀性和尺寸精度。它最常用于微导管管身、导丝内衬以及输送系统组件，因为其可被挤出加工至内径小至0.10毫米，同时在反复弯曲下仍能保持严格的公差。

本指南涵盖了医用聚酰亚胺管材的材料特性、制造考量及应用数据，并通过直观对比，帮助器械工程师和采购团队评估聚酰亚胺与PTFE、尼龙基内衬等其他常见管材材料的优劣。

什么是医用聚酰亚胺管材？

聚酰亚胺管材（PI管材）是通过将液态聚酰亚胺树脂逐层涂覆在可移除芯轴上，然后在高温下固化每一层，直至达到所需壁厚而制成的。这种基于涂覆的工艺——而非单纯的传统挤出工艺——使得聚酰亚胺管材能够实现超薄壁厚，同时在小直径下仍保持结构完整性，这是许多其他聚合物管材难以做到的。

核心材料特性

• 相对于壁厚具有较高的抗拉强度，为导管管身提供推送性

• 在反复弯曲和扭矩循环中具有良好的尺寸稳定性

• 耐大多数溶剂以及器械组装中使用的灭菌工艺

• 耐高温性能优异，支持长期工作在350°C以上，短期暴露可达450°C

• 对于接触患者体内的应用场景，具有良好的生物相容性

由于兼具强度和精度，聚酰亚胺管材在多层级导管结构中常被指定用作外层或中间结构层，通常与润滑性内衬材料配合使用。

为什么聚酰亚胺用于导管和微导管结构

导管和微导管管材必须平衡三个相互冲突的需求：足够小的外径以便通过狭窄的血管系统、足够的柱状强度以便在体内推送时不发生弯折、以及足够的柔韧性以便沿弯曲解剖结构行进。在极小直径下，聚酰亚胺管材比许多替代材料更能满足这一平衡需求，这也是它成为微导管管材结构中常见选择的原因。

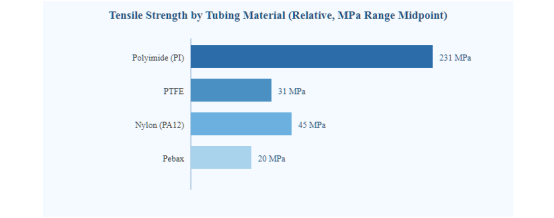

如上图所示，在同等壁厚条件下，聚酰亚胺的抗拉强度明显高于PTFE、尼龙或Pebax，这使得器械工程师能够在满足结构要求的同时减少壁厚。这一点在微导管管材中尤为宝贵，因为每减少零点几毫米的壁厚，都会直接影响可实现的内部管腔直径和器械的整体外径。

聚酰亚胺比PTFE更好吗？两者对比分析

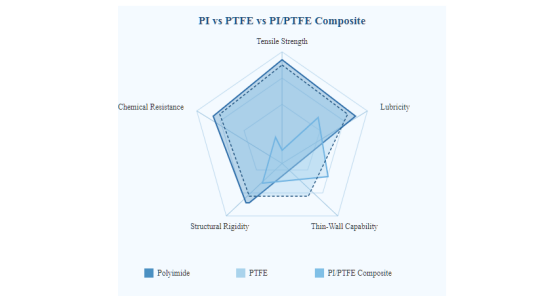

聚酰亚胺和PTFE通常是协同使用而非互为替代品，因为每种材料都为成品导管组件贡献了不同的性能特点。下面的雷达图从五个性能维度出发，采用相对1-10的评分标准，对这两种材料以及PI/PTFE复合材料结构进行了对比。

聚酰亚胺在抗拉强度、薄壁能力和结构刚性方面明显领先，因此常被用作导管管身的外层结构材料。相比之下，PTFE在润滑性方面得分最高，使其成为内腔表面的首选材料，导丝及其他器械需要在此表面以最小摩擦力滑动。PI/PTFE复合材料结构则结合了两者的优势，利用PI层防止变形并提供推送性，同时PTFE层保持内壁光滑，这就是为何复合材料结构在高性能导管设计中如此常见的原因。

标准尺寸与壁厚参考

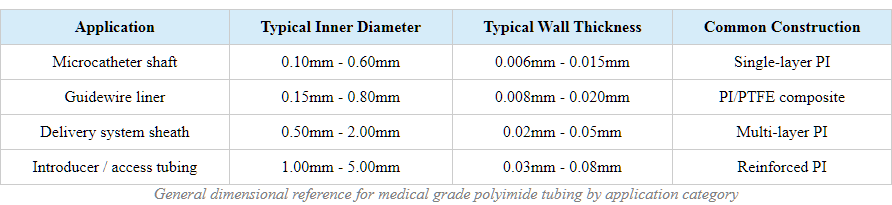

由于聚酰亚胺管材是通过分层涂覆工艺而非单纯的直接挤出成型，因此壁厚可以高度精确地控制。下表概述了在早期器械设计阶段所参考的典型尺寸范围。

虽然大多数聚酰亚胺管材应用的标准内径范围在 0.10mm 至 2mm​ 之间，但近年来量产能力已扩展至支持最大 5.00mm​ 的内径，以满足更大尺寸的输送系统和通路管材组件的需求。

耐温性与耐化学腐蚀性能

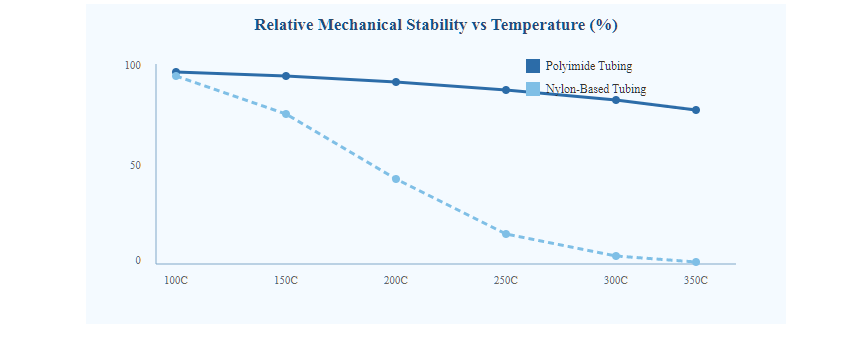

耐温性是聚酰亚胺管材的一个关键差异化优势，尤其是在涉及高温的器械制造步骤中，例如回流焊接、激光加工或灭菌循环。下面的折线图展示了聚酰亚胺管材与标准尼基层管材在升温范围内的相对机械稳定性对比。

聚酰亚胺管材即使在温度攀升至300°C甚至更高时，仍能保持较高比例的机械稳定性，支持长期工作温度超过350°C，短期暴露可达450°C。相比之下，尼基层管材远未达到这些温度便开始丧失结构稳定性，这限制了其在涉及热粘合或高温灭菌等制造工艺中的适用性。

生物相容性与灭菌考量

对于任何直接或间接接触患者的组件而言，生物相容性测试和灭菌兼容性是基本要求。用于医疗器械的聚酰亚胺管材通常会根据公认的生物评价框架进行评估，即医疗器械生物学评价的国际标准 ISO 10993，该标准涵盖与导管和微导管组件相关的细胞毒性、致敏性和刺激性测试（国际标准化组织，ISO 10993）。

灭菌兼容性

得益于其耐高温性和化学稳定性，聚酰亚胺管材在医疗器械制造中常用的灭菌方法下通常能保持尺寸和机械稳定性，包括环氧乙烷（EtO）灭菌、伽马辐照灭菌和高压蒸汽灭菌。这种广泛的兼容性是聚酰亚胺常被选用于必须在最终灭菌后保持尺寸一致的组件的原因之一。

• 环氧乙烷（EtO）灭菌：常用于成品导管组件

• 伽马辐照灭菌：鉴于聚酰亚胺的化学和辐射稳定性，此方法适用

• 高压蒸汽灭菌：得益于聚酰亚胺的高温性能范围

医用聚酰亚胺管材的应用领域

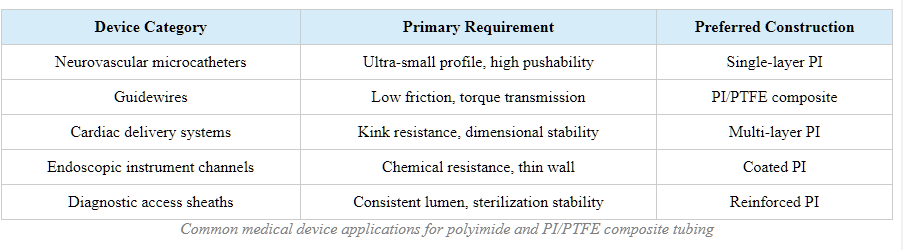

聚酰亚胺管材广泛应用于各类微创器械类别。下表总结了常见的应用领域以及每种应用选择聚酰亚胺的主要原因。

几乎在所有上述类别中，底层需求都是一致的：工程师需要一种管材，在灭菌后能保持精确且可重复的管腔尺寸，同时承受在血管系统中穿行时的机械应力——这正是医用级聚酰亚胺管材的核心优势所在。

定制化聚酰亚胺管材：器械工程师可指定的参数

定制化医用管材OEM项目通常涉及调整基本内外径之外的多个参数。专有的PI树脂配方方法允许制造商调整模量、抗拉强度、伸长率和颜色，以满足特定器械的要求。

常用定制参数

1. 模量与伸长率调节：平衡特定导管设计的柔韧性与推送性

2. 壁厚减薄：通过多次涂覆工艺实现超薄壁聚酰亚胺管材

3. 颜色编码：用于多腔或多组件器械组件

4. 附着力增强：无需额外表面处理即可直接粘接尼龙和TPU等材料

5. 与PTFE的复合层压：适用于需要强度和内壁润滑性的应用

无需表面处理的直接粘接能力是器械装配过程中的一个实际优势，因为它减少了在多材料导管构建中将聚酰亚胺管材连接到相邻组件所需的加工步骤。

与医用管材制造商合作：需核实的要点

采购聚酰亚胺管材组件的器械制造商应在敲定项目前确认供应商的过程控制、质量文件和应用经验。以下几个关键核实点有助于降低器械开发过程中的认证风险。

• 确认ISO认证及针对医用管材生产的文件化质量管理体系

• 具备内部挤出、涂覆和后加工能力，而非外包子步骤

• 在所要求的特定直径范围内生产精密挤出聚酰亚胺管材的经验

• 支持OEM和ODM开发流程，包括量产前的样品迭代

• 针对洁净室或受控环境生产的文件化无菌管材处理程序

宁波琳盛高分子材料有限公司自2014年起作为OEM和ODM医用管材制造商运营，目前拥有400多名员工，专注于医用聚合物管材的挤出加工、涂覆和后加工技术。公司专有的PI树脂方法可实现聚酰亚胺管材的模量、强度、伸长率和颜色的定制，其涂覆工艺支持更薄的壁厚，同时其聚酰亚胺管材无需表面处理即可与尼龙和TPU等材料直接粘接。除了标准的0.10mm至2mm内径范围外，该公司还能够批量生产内径达5.00mm的聚酰亚胺管材，其管材设计用于长期工作温度超过350°C，短期耐受温度高达450°C，并具有良好的生物相容性，适用于医疗器械应用。
