增强型聚酰亚胺管材与标准聚酰亚胺管材的主要区别

快速解答：增强型与标准聚酰亚胺管材的核心差异

增强型聚酰亚胺管材在聚酰亚胺管壁内嵌入了一层金属编织网或螺旋线圈，而标准聚酰亚胺管材则仅依靠聚合物本身提供强度。这种结构上的差异意味着增强型聚酰亚胺管材具有显著更高的抗弯折性和扭矩传递能力，使其成为较长导管管身和必须穿越迂曲血管的器械的首选；而标准聚酰亚胺管材则适用于较短、要求较低的节段，在这些部位低外型是优先考虑的因素。

本指南从强度、柔韧性和应用数据等方面对增强型聚酰亚胺管材与标准聚酰亚胺管材进行比较，帮助器械工程师决定哪种结构适合特定的导管或微导管设计。

什么是增强型聚酰亚胺管材？

增强型聚酰亚胺管材是在涂覆过程中，向管壁内添加一层金属丝（通常为不锈钢）而制成的。这层增强层完全封装在内外聚酰亚胺涂层之间，因此成品管材保持光滑的内外表面，同时获得比相同壁厚的非增强型聚酰亚胺管材显著更高的机械性能。

两种常见的增强模式

• 编织增强：细金属丝围绕管壁以交叉图案编织而成，提高了扭矩传递能力和抗爆破压力

• 线圈增强：单根金属丝沿管长方向以螺旋图案缠绕而成，更侧重于柔韧性和抗弯折性，而非扭矩控制

编织导管管材和线圈增强管材不可互换选用；正确的模式取决于器械设计是优先考虑旋转控制（如可操控导管），还是优先考虑在弯曲解剖结构中的平滑通过能力（如许多微导管应用）。

为什么要在医用管材中使用增强结构

标准聚酰亚胺管材在其壁厚条件下已经提供了强大的拉伸性能，但长而细的导管管身仍然面临两个持续的挑战：在通过锐利的解剖弯曲处时发生弯折，以及医生需要旋转近端来控制远端尖端时的扭矩损失。增强结构通过沿金属丝层分布机械负载，而非仅依赖聚合物管壁，直接解决了这两个问题。

如图所示，编织增强结构具有最高的扭矩传递效率，这就是为何需要精确一对一旋转控制的可操控导管管身通常采用编织结构的原因。线圈增强结构相比标准聚酰亚胺管材提升了扭矩传递能力，但更侧重于柔韧性和抗弯折性。而标准聚酰亚胺管材因缺乏金属丝层，沿其长度方向传递的旋转力比例较小。

增强型管材是否能提高抗弯折性？

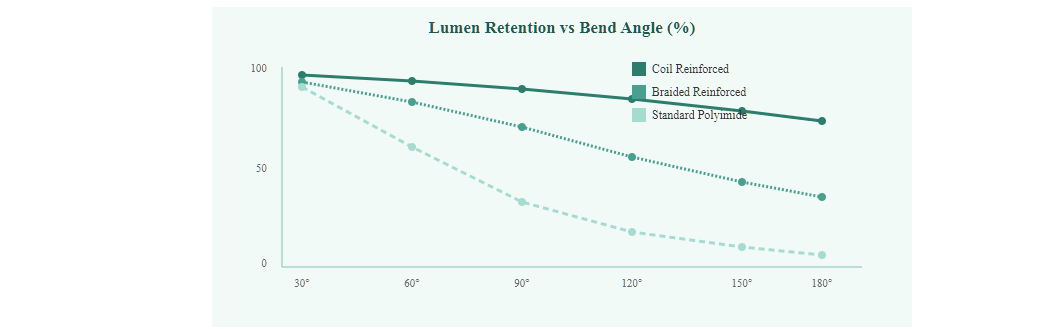

抗弯折性描述的是管材在绕小半径弯曲时维持其内部管腔直径的能力，这直接影响流体、器械或导丝在导航过程中能否继续通过导管。下方的折线图比较了三种结构类型在管腔开始受限之前的最小弯曲半径，测试条件为不断增加弯曲角度。

随着弯曲角度的增加，线圈增强型管材表现出最强的管腔保持能力，这就是为什么线圈结构常用于必须穿过高度迂曲血管路径而不影响血流的微导管管材。编织增强结构也表现良好，但在极端弯曲角度下略逊于线圈结构，因为其交叉编织模式更多是为扭矩而非小半径柔韧性优化的。标准聚酰亚胺管材由于没有金属丝层，随着弯曲角度增加，其管腔保持能力下降最为显著，这证实了增强结构在要求苛刻的解剖路径中确实能有效提高抗弯折性。

增强型与标准聚酰亚胺管材：完整性能对比

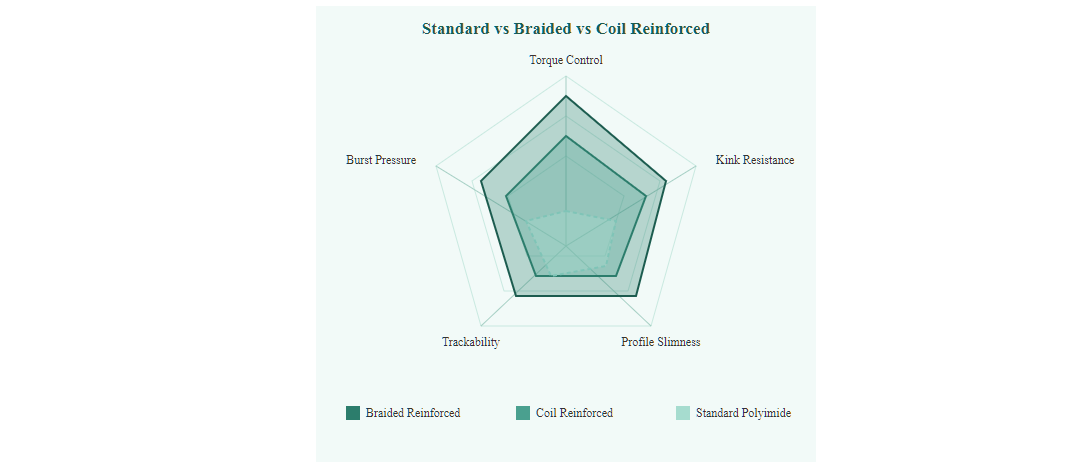

除了分别考虑扭矩和抗弯折性之外，器械工程师通常需要综合权衡多个性能指标。下方的雷达图从导管管身设计相关的五个因素出发，对标准聚酰亚胺、编织增强型和线圈增强型管材进行了对比。

编织增强型管材在扭矩控制和抗爆破压力方面得分最高，适用于需要精确旋转响应和更高内部压力耐受能力的器械，例如造影剂注射通路。线圈增强型管材在可追踪性方面得分最强，并在抗弯折性上保持竞争力，非常适合在细小、弯曲血管中穿行的微导管管材。标准聚酰亚胺管材在外形纤薄度方面得分最高，因为没有金属丝层可使整体壁厚保持在最低水平，这在器械最远端、直径最小的节段（无需增强）中仍然很有价值。

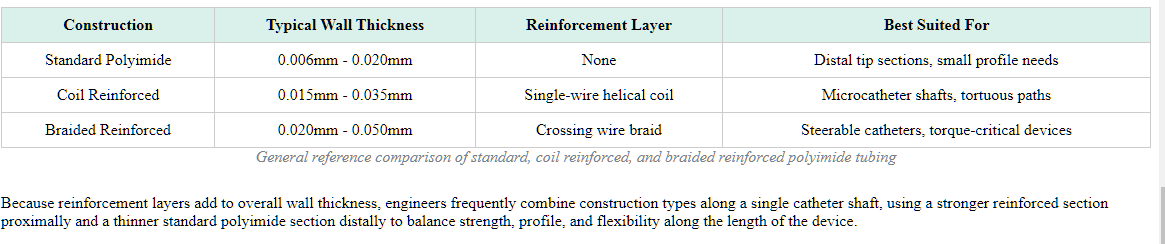

尺寸与机械性能参考表

下表概述了三种管材结构类型的通用尺寸和机械性能参考点，可用于早期导管设计规划阶段。

增强型聚酰亚胺管材的应用领域

增强型聚酰亚胺管材广泛应用于各类基于导管的器械类别，特别是在器械必须穿越血管系统较长距离，同时保持管身完整性和可控性的场景中。

1. 神经血管导管：需在细小弯曲的脑血管中精确导航，要求可靠的抗弯折性

2. 可操控电生理导管：精确的“一对一”扭矩响应对于尖端定位至关重要

3. 导引导管与导引鞘：稳定的管身支持次级器械的通过

4. 外周血管通路器械：较长的管身在缺乏增强时弯折风险增加

5. 药物与造影剂输送导管：抗爆破压力能力支持更高的注射压力

增强型聚酰亚胺常用于神经血管导管， specifically是因为这些器械必须在体内某些最迂曲的血管解剖结构中穿行，同时仍需将支架、弹簧圈或其他治疗器械送达精确位置，这一任务在很大程度上依赖于抗弯折性和可预测的扭矩响应。

导管管材的定制增强选项

通过调整金属丝图案、节距和增强层的材料成分，以及周围聚酰亚胺涂覆参数，导管增强管材可以针对特定器械要求进行定制。

可调增强参数

• 编织密度（Pick count）与角度：影响扭矩控制与柔韧性之间的平衡

• 线圈节距与金属丝直径：影响抗弯折性和整体管身刚度

• 单根管材上的可变刚度区段：从增强段过渡到标准聚酰亚胺段

• 封装厚度：在整体外径与机械性能之间进行平衡

可变刚度结构（即增强密度沿管身长度逐渐变化）的需求日益增加，适用于那些需要较硬近端以提供推送力，同时需要较软、更柔韧的远端以实现无创伤导航的器械。

与增强型管材制造商合作：需核实的要点

采购增强型聚酰亚胺管材比标准管材涉及更复杂的工艺，因为金属丝增强步骤必须受到严格控制，以保持一致的管腔尺寸并避免金属丝在管材表面暴露。在评估供应商时，以下几点核实有助于降低认证风险：

• 确认ISO认证及针对增强型医用管材生产的文件化质量管理体系

• 具备集成于聚酰亚胺涂覆工艺内部的编织和螺旋成型能力

• 具有生产可变刚度或多区段增强管身的经验，而非仅能生产均匀管材

• 支持OEM和ODM开发流程，并在量产运行前进行样品迭代

• 适用于洁净室或受控环境制造的无菌管材处理程序

宁波琳盛高分子材料有限公司自2014年起作为专业的OEM和ODM医用管材制造商及供应商运营，目前在医用聚合物管材的挤出加工、涂覆和后加工技术领域拥有400多名员工。公司对医疗器械制造商的承诺集中于精度、安全性、多样化的加工能力和稳定的产品质量，支持用于导管和微导管应用的标准及增强型聚酰亚胺管材结构。作为合约制导管管材制造商，公司持续投入自主创新与自主研发，以支持不断演变的器械设计需求。
