什么是医用多腔管材？初学者完整指南

直接解答：什么是医用多腔管材

医用多腔管材是一种精密挤出聚合物管，其单一管体内同时包含两条或更多独立的内部通道——称为腔。每个腔可独立承载不同的物质、器械或信号，而不会发生交叉污染或机械干扰。这种结构使单根导管或器械管身能够同时执行多项临床功能：一个腔可通过导丝，第二个腔输送造影剂，第三个腔负责球囊充盈——所有这些都在以毫米几分之一计的外径内完成。

对于首次接触该技术的器械工程师和临床采购专员，关键洞察在于：多腔管材将单次器械插入事件转化为多功能平台，降低了手术复杂性，最大限度地减少了患者入路创伤，并实现了单腔设计无法复制的临床能力。本指南涵盖定义现代多腔导管管材的设计原则、材料选择、制造工艺和临床应用——从基础概念到高级规格决策。

多腔管材的工作原理：核心设计原则

多腔管材的基本设计挑战在于：为每个腔分配足够的横截面积，同时保持足够小的外径以适配预期的临床入路。每增加一个腔，都在争夺同一个固定外径，这意味着腔配置设计是一个优化问题，需要在腔数量、单个腔尺寸、腔间壁厚（隔膜厚度）和外壁结构完整性之间取得平衡。

腔几何形状与配置选项

多腔管材并不局限于同心排列的圆形腔。现代精密挤出多腔管材支持多种内部几何形状，根据每个通道的功能需求进行选择。常见配置包括：

• 对称双腔（D形剖面）：两个相等的腔由中央隔膜分隔，提供平衡的流量分布和两侧相同的机械刚度。常见于血液透析导管。

• 非对称双腔：一个大腔用于主流或器械通过，一个小腔用于充盈、抽吸或药物输送。广泛用于球囊导管系统。

• 同轴（同心）腔：内管嵌套在外管内，形成环形外腔和中央内腔。用于需要独立内管移动性的导丝交换导管系统。

• 三腔和四腔：在外形轮廓内布置三个或四个独立的圆形或异形腔。用于多功能中心静脉导管和复杂介入系统。

• 偏心腔：一个大的偏心腔与一个或多个较小的周边腔相结合。在主通道中最大化流通能力，同时保留副通道通路。

外管形状同样灵活。虽然圆形横截面最常见，但医用多腔管材设计指南实践还包括椭圆形、肾形和"8"字形外部轮廓，以适应特定的解剖入路或器械壳体几何形状。这种尺寸灵活性是多腔管材在基于导管的医疗器械类别中迅速扩展的主要原因之一。

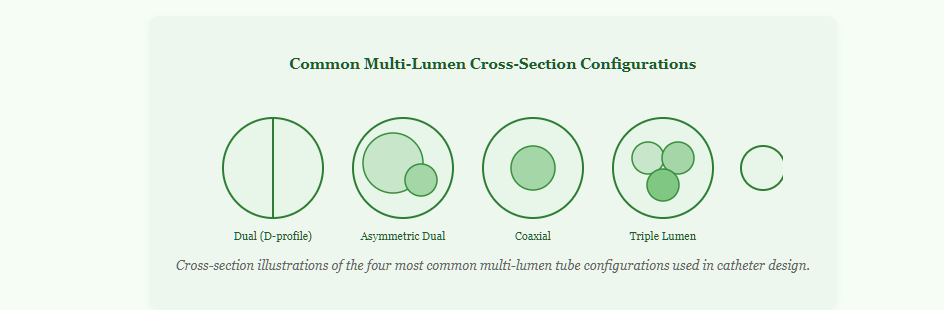

上方的横截面示意图展示了多腔设计内部架构的差异程度。每种配置不仅仅是美学选择——它直接决定流速、机械刚度分布、组装需求和导管可执行的临床功能。例如，同轴配置允许内管独立于外管旋转或滑动，这是可操控导管系统的关键要求。在器械开发项目初期理解这些配置，可避免原型阶段代价高昂的设计修订。

医用多腔管材的材料选择

医用多腔管材材料选择是器械开发过程中最具影响力的决策之一。所选聚合物不仅决定成品导管的机械行为，还决定其生物相容性分类、灭菌选项、耐化学性，以及可用二次加工步骤的范围。与单腔管材可通过壁厚补偿材料局限不同，多腔设计留给误差的余地更小——腔间薄隔膜必须在不增加体积的前提下保持结构完整性。

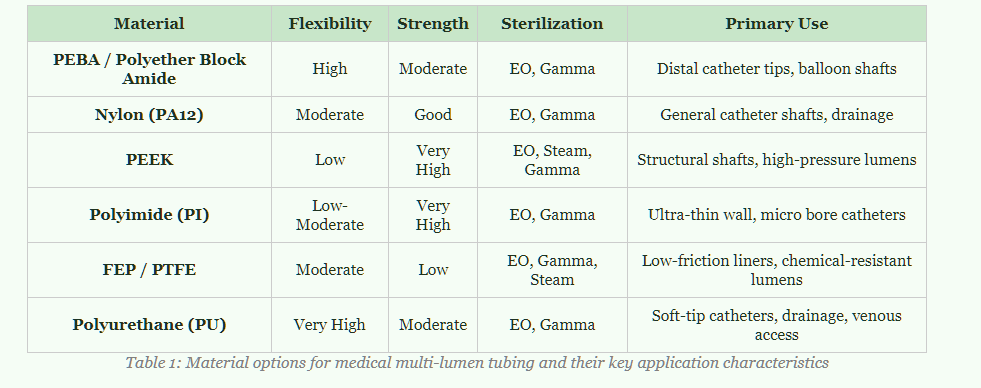

上方的材料表显示，没有任何一种聚合物能普适地适用于所有多腔导管应用。PEBA和聚氨酯在依赖柔韧性的应用中表现出色，如导管远端尖端和软组织引流系统，这些场景中贴合解剖结构比结构刚度更重要。PEEK和聚酰亚胺则服务于光谱的另一端——管材必须抵抗压缩和侧向力而不发生尺寸变化的场景，如导引导管管身和高压输液管路。对于许多导管而言，最优解是通过共挤出或顺序粘接段将两种或多种材料结合，各自匹配其解剖位置的机械需求。

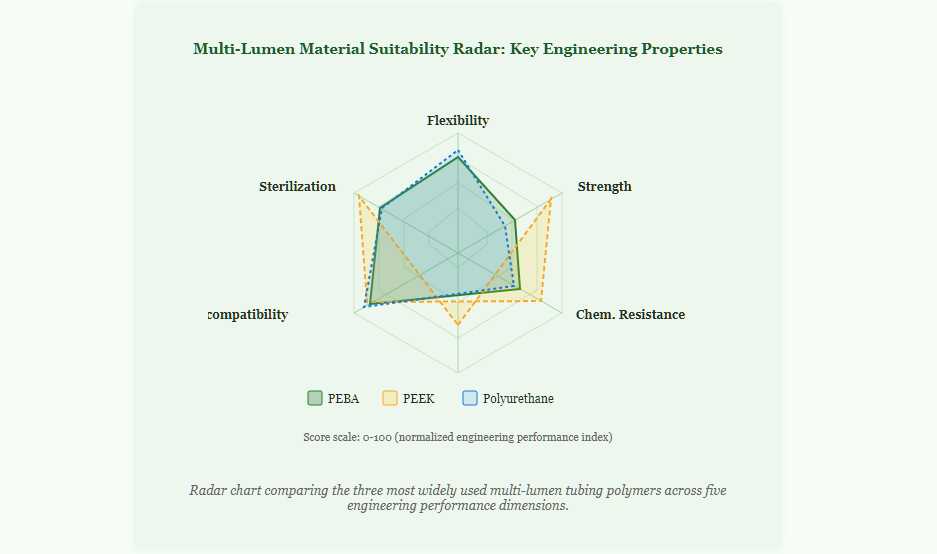

上方的雷达图直观揭示了为何多材料方法在多腔导管设计中如此普遍。PEBA和聚氨酯在柔韧性轴上占据主导——这对穿越迂曲解剖结构的远端器械节段至关重要——而PEEK则在强度、耐化学性和灭菌兼容性上占据顶端位置。没有哪一种单一材料的多边形能同时最优覆盖全部五个轴，这正是经验丰富的医用多腔管材制造商团队会为复杂导管项目提出材料混合或分段管身策略，而非单一聚合物方案的原因。理解这一权衡矩阵是器械开发中进行有效医用多腔管材材料选择的基础。

多腔管材制造工艺

理解多腔管材制造工艺有助于器械工程师设定现实的设计规格、预判尺寸公差范围，并明智地评估供应商能力。核心工艺是精密挤出，但多腔几何形状的复杂性要求比单腔管材生产显著更高的工程水准。

多腔管材的分步挤出工艺

1. 模具设计与制造：定制挤出模具经精密加工，定义外管轮廓及所有内部腔体形状。模具设计是最关键的上游步骤——模具几何误差会直接传播至成品管的尺寸误差。对于复杂多腔型材，模具设计通常涉及计算流道建模，以预测聚合物熔体行为并校正离模膨胀效应。

2. 聚合物干燥与配料：医用级聚合物树脂在挤出前干燥至受控水分含量，以防止水解降解和表面缺陷。对于共挤出多腔管材，两台或多台挤出机将不同聚合物同时送入组合模具。

3. 挤出与校准：聚合物熔体在受控温度和压力下被推过模具，形成连续管材型材。模具下游紧邻的校准器在管材仍处于半熔融状态时控制外径和圆度。内部腔体尺寸通过穿过模具芯棒的加压空气或芯线维持。

4. 冷却与牵引：挤出物通过控温水冷槽以定型最终尺寸。牵引机保持一致的线速度，直接控制壁厚——牵引速度越快，壁越薄，外径越小。

5. 在线尺寸测量：激光测微系统在生产过程中连续测量外径，将实时数据反馈至过程控制系统。壁厚和腔体尺寸通过定期取样横截面并使用光学显微镜测量。

6. 切割、收卷与后加工：成品管材切割至指定长度或收卷至卷盘。根据器械设计要求进行后加工操作——尖端成型、开孔、粘接、涂覆或激光打标。定制多腔挤出服务通常在同一制造基地内包含所有后加工步骤。

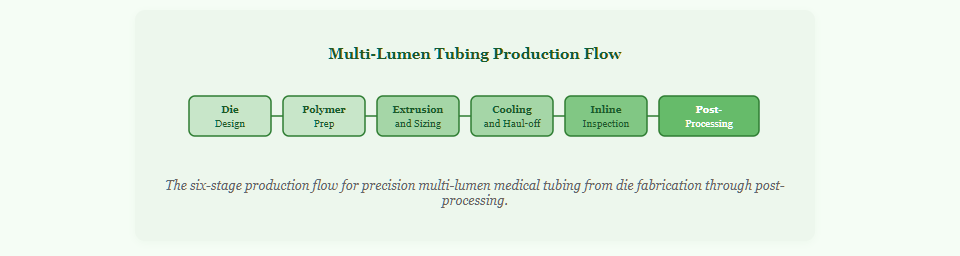

上方的生产流程图展示了多腔管材制造是一个紧密耦合的顺序过程，每个阶段的质量决定了下一阶段的可行性。模具设计是新型材的限速步骤——复杂多腔模具的设计周期可能需4至8周，此后挤出和在线检验阶段可高吞吐运行。对于评估OEM医用多腔管材供应商的器械制造商而言，索取模具设计能力证据和工艺验证文档（IQ/OQ/PQ）是区分通用挤出厂与专业医用管材制造商的可靠判据。

临床应用：多腔管材在何处提供独特价值

多腔管材并非单腔设计的通用升级——它是为特定临床场景量身构建的架构，在这些场景中，通过单一插入点实现同步多功能通路能带来可衡量的手术或患者获益。以下应用领域代表了当前临床实践中多腔导管管材用量最大且增长最快的用途。

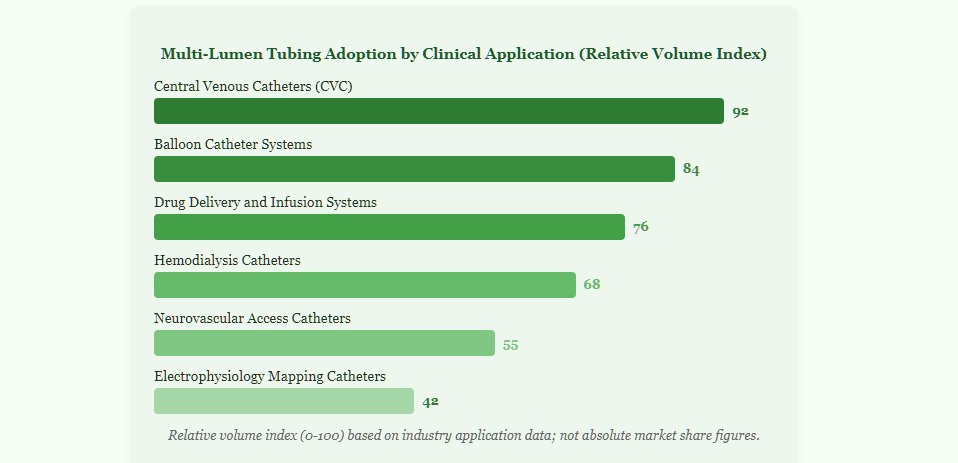

中心静脉导管在采用指数上以92分居首，反映了三重腔CVC设计作为ICU和围术期护理数十年临床标准的地位——在那里，通过独立端口同步进行静脉输液、采血和给药是每日工作流需求。球囊导管系统以84分位列第二——本质上，冠脉、外周和结构性心脏病介入中使用的每根导丝交换球囊导管，都至少需要双腔管身，将导丝腔与球囊充盈腔分开。球囊导管用多腔管材细分尤其苛刻，因为充盈腔在反复充盈循环中必须在超过10-20个大气压的压力下保持完整性。

药物递送系统用多腔管材

药物递送系统用多腔管材是增长最快的应用细分之一，由靶向治疗递送、联合用药方案和闭环输注系统的扩展所驱动。在肿瘤输注港中，双腔设计允许通过独立通道同步给予两种不相容药物，两通道仅在远端尖端汇合——防止药物在导管体内发生化学反应。在疼痛管理中，多腔硬膜外导管通过独立通道同步输注局麻药和阿片类药物，并实现独立速率控制。这些应用都要求管材在完整临床使用周期内保持腔体完整性、尺寸一致性和耐化学性。

薄壁与小直径多腔管材：极限工程

导管用薄壁多腔管材是多腔挤出中最苛刻的类别，设计师需同时最小化外径、最大化单个腔尺寸，并保持腔间隔膜的机构完整性。在一根外径1.0mm的双腔管中，分隔两腔的隔膜可能仅80-120微米厚——壁如此之薄，任何工艺波动都会导致其塌陷或偏心率超标，使管材报废。

外径0.5-2.0mm范围内的小直径医用多腔管材用于神经介入导管、儿科器械和眼科器械，这些场景的解剖入路将器械限制为极小外形。在这些尺寸下实现一致腔体几何形状，要求模具芯棒公差低于5微米、模具端面熔体温度均匀性在±1℃内、牵引速度稳定性波动低于0.1%。这些是只有配备专用设备的专业医用管材挤出商才能稳定满足的精密工程要求。

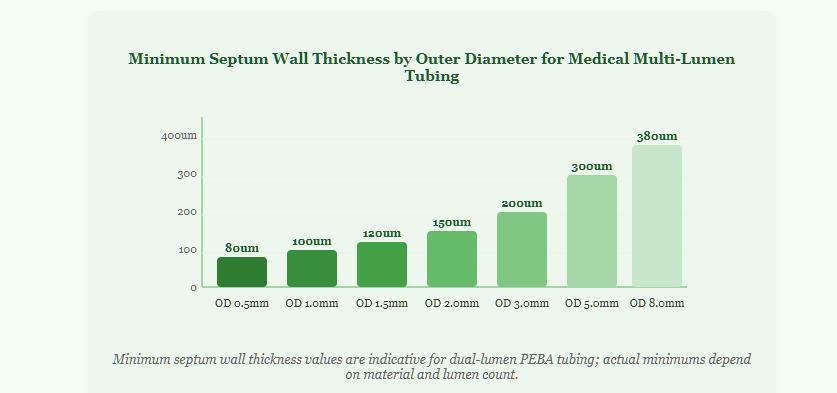

上方的柱状图揭示了一个重要的工程关系：随着外径减小，可实现的最小隔膜壁厚也随之减小——但对于小直径而言，隔膜厚度与管材外径的比值实际上在增加，这意味着在微小尺度下，更大比例的可用横截面积必须分配给结构壁而非功能性腔空间。在外径0.5mm时，80微米的隔膜消耗约16%的管材直径；而在外径8mm时，380微米的隔膜仅占直径的5%。这是小直径医用多腔管材设计中的一个基本约束，器械工程师在指定微导管应用的腔体直径时必须予以考虑。

定制多腔挤出：从设计规格到合格生产

定制多腔挤出服务涵盖从设计规格到合格量产供应的全过程，理解这一过程有助于器械制造商设定合理的项目时间表和文件预期。与购买现成管材不同，定制多腔挤出始于协作设计阶段，管材制造商的工程团队审阅器械要求，并提出在临床性能与制造可行性之间取得平衡的管材规格。

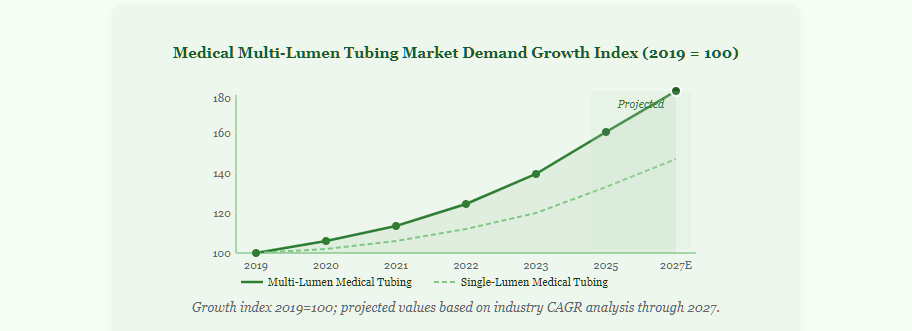

上方的双线增长图捕捉了一个关键市场动态：多腔管材需求正以约11-14%的CAGR增长——几乎是单腔管材5-7%增速的两倍——由下一代基于导管的器械功能复杂性不断提升所驱动。每一个进入临床实践的新微创治疗类别——机器人导管消融、经导管瓣膜修复、血管内药物递送——往往都需要多腔管身架构，而单腔设计无法支撑。这种结构性需求增长，使得专业医用多腔管材制造商设施的产能与认证能力，成为构建多年供应链的器械公司日益重要的差异化优势。

定制挤出开发时间线预期

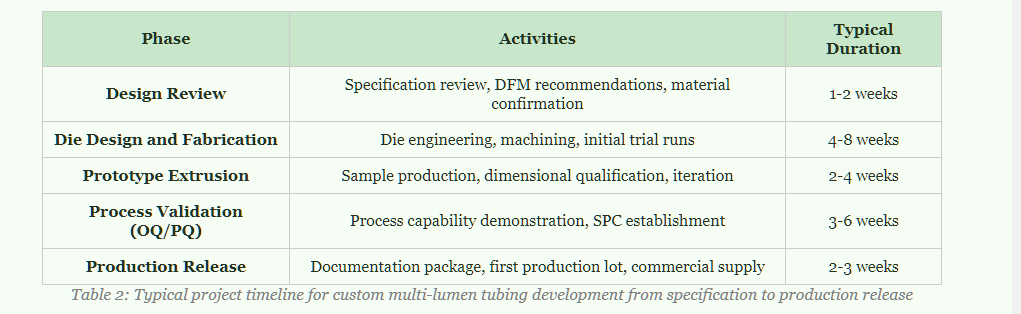

上方的开发时间线反映了这样一个现实：对于大多数型材，定制多腔挤出项目从规格签字确认到首批生产批次通常需要3至5个月。模具设计与制造是最长的单个阶段，也是因型材复杂度而变数最大的阶段。在导管早期原型阶段就同步启动管材开发的器械制造商——而非等待器械设计冻结——总能实现更快的整体项目节奏，并规避后期才发现管材规格变更带来的进度风险。

宁波琳盛高分子材料有限公司成立于2014年，拥有400多名员工，通过其OEM/ODM医用管材平台提供集成的定制医用多腔管材开发与生产。凭借在聚合物挤出、涂覆和后加工方面的深厚专长，公司基于对人体聚合物材料特性和导管应用需求的深入理解提供建设性设计建议——帮助器械制造商以更少迭代、各阶段更强工艺文档，从概念走向合格供应。

工程师必须明确的关键设计规格

在向医用多腔管材制造商启动定制挤出项目前，器械工程师应对以下规格问题有清晰答案。项目启动阶段输入不完整是多腔管材开发中原型迭代和进度延迟的最常见原因。

• 腔数量与功能：精确界定需要多少个腔以及每个腔的用途——导丝、充盈液、药物、冲洗液、电线、气体或抽吸。功能决定最小腔径和压力等级要求。

• 外径与整体器械外形：以毫米或French尺寸指定最大允许外径，由入路解剖和鞘管兼容性驱动。

• 各通道最小内径：基于必须通过每个腔的最大物体——导丝外径、球囊接口接头，或在给定压降下的所需流速计算。

• 材料要求：各管身段期望的柔性模量、与各腔通过流体间的化学兼容性，以及器械制造中使用的灭菌方法。

• 长度与管身轮廓：导管总长、是否需要均匀或渐变刚度轮廓，以及管身长度方向上是否需要不同材料段。

• 尺寸公差：管材必须满足的允许外径、内径和壁厚公差，以适配器械组装和临床功能。更严公差可实现，但需要更详尽的工艺验证，并可能延长开发前置期。
