医用应用中聚酰亚胺管材与其他绝缘材料的对比

在为医疗器械选择绝缘管材时，聚酰亚胺管材在耐高温性、尺寸精度和机械强度方面优于大多数替代材料。对于微创器械（如导管、内窥镜、支架输送系统），严格的公差和生物相容性是不可妥协的关键要求，聚酰亚胺管材往往是首选。本文将从临床应用中最关键的指标出发，对聚酰亚胺与聚四氟乙烯、聚醚醚酮、尼龙及硅胶材料进行对比。

聚酰亚胺管材为何特别适用于医疗器械

聚酰亚胺是由芳香族二酐与二胺合成的高性能聚合物，具有卓越的热稳定性、机械刚性和化学惰性组合。在医用管材中，这些特性直接转化为功能优势：

• 超薄壁结构：通过先进涂层工艺，聚酰亚胺管材壁厚可低至0.013毫米，在保持结构完整性的同时最大化内腔尺寸。

• 极端耐温性：长期工作温度超过350°C，短期峰值达450°C——在高压蒸汽灭菌周期中至关重要。

• 尺寸稳定性：高模量特性防止导管在导航受力时发生扭结或变形，在迂曲血管解剖结构中尤为关键。

• 生物相容性：经证实具备生物相容性，满足植入物及血液接触设备的应用要求。

• 直接粘合性：无需表面预处理即可直接粘合尼龙和热塑性聚氨酯，简化多层导管组装流程。

LINSTANT专有的聚酰亚胺解决方案进一步扩展了这些性能，可定制模量、拉伸强度、伸长率及颜色，使器械工程师能够根据特定手术需求精细调整机械性能。

聚酰亚胺 vs 聚四氟乙烯：尺寸精度与结构刚性

聚四氟乙烯是导管中成熟的衬层材料，以其润滑性和耐化学性备受青睐。然而，聚四氟乙烯机械柔软性和有限的结构刚性使其无法在细规格应用中作为独立结构管使用。

核心差异

• 壁厚：聚四氟乙烯管通常需≥0.05毫米壁厚以保证结构完整性；聚酰亚胺管在0.013–0.025毫米壁厚即可实现功能需求，保持管腔直径。

• 拉伸模量：聚酰亚胺约3–4吉帕，聚四氟乙烯约0.5吉帕——在导丝和导管系统中，聚酰亚胺管能抵抗扭矩和推送力导致的变形。

• 粘合性：聚四氟乙烯不粘表面需等离子或化学蚀刻处理才能粘合；聚酰亚胺可直接与热塑性聚氨酯和尼龙粘合，减少制造步骤。

• 温度范围：两者均耐受灭菌温度，但聚酰亚胺450°C的峰值耐受度为电外科器械等高能耗应用提供更大安全裕度。

实践中，聚四氟乙烯常作为润滑内衬，聚酰亚胺则作为结构外层——这种组合充分发挥了两种材料的优势。

聚酰亚胺 vs 聚醚醚酮：极端条件下的性能表现

聚醚醚酮是医疗高性能管材领域与聚酰亚胺最接近的竞争者。两种材料均具有高模量、耐热性和生物相容性，但在加工工艺、几何形状和特定机械性能方面差异显著。

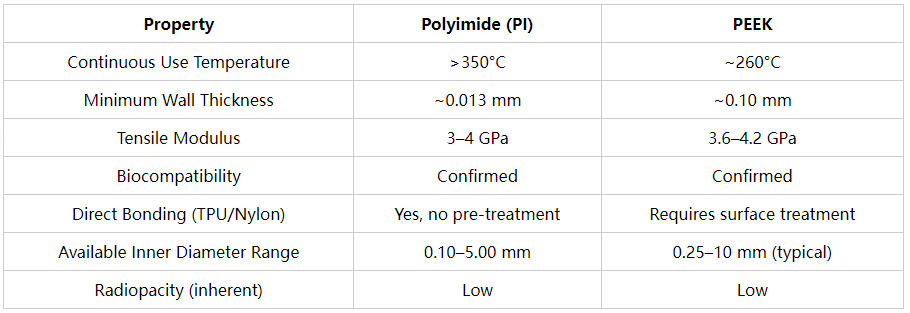

聚酰亚胺显著更高的连续使用温度和超薄壁能力，使其成为微导管主体和导丝内管衬层的首选。在壁厚要求可接受且希望仅通过挤出工艺加工的场景中，聚醚醚酮可能是更优选择。LINSTANT同时运营专门的聚醚醚酮挤出生产线和聚酰亚胺涂层生产线，使器械工程师能够从单一供应商获得这两种技术方案。

聚酰亚胺 vs 尼龙和热塑性聚氨酯：柔顺性与结构性能对比

尼龙和热塑性聚氨酯是导管轴体制造的常用材料——柔韧、易于多层共挤成型，且具备广泛的硬度选择范围。它们在需要与组织柔软无创接触的导管远端部分表现出色。然而，这两种材料在刚性和耐热性能上均无法与聚酰亚胺媲美。

聚酰亚胺的优势领域

• 推送性：高模量特性确保扭矩在长距离传输时不发生弯曲——这在电生理标测导管和取石篮外管中至关重要。

• 耐温性：尼龙在150–200°C以上开始软化；热塑性聚氨酯在80–120°C以上软化。聚酰亚胺在超过350°C时仍能保持结构完整性，适用于射频消融、激光和高频超声导管系统。

• 壁厚与管腔比：在相同外径下，聚酰亚胺更薄的管壁可提供更大的内工作通道，这对于管腔空间宝贵的泌尿科和内窥镜应用是关键优势。

尼龙和热塑性聚氨酯的适用场景

• 需要与血管壁或脆弱组织柔软贴合的导管远端尖端。

• 复杂横截面更适合挤出而非涂层工艺的多腔导管主体。

• 成本敏感、大批量的一次性器械，聚酰亚胺的较高成本不具合理性。

一种常见的高性能导管结构是在近端轴体采用聚酰亚胺结构管，逐渐过渡到远端的尼龙或热塑性聚氨酯——聚酰亚胺无需表面预处理即可直接与这两种材料粘合的特性，使得这种过渡结合可靠且可重复。

聚酰亚胺 vs 硅胶：生物相容性与机械刚性

硅胶因其出色的柔韧性、广泛的生物相容性及疏水表面特性，被广泛应用于植入式医疗器械（引流管、球囊导管及长期体内接触应用）。将其与聚酰亚胺直接对比，揭示了二者根本不同的应用定位：

• 刚性与柔顺性：硅胶硬度通常在邵氏A 20至80度；聚酰亚胺则为刚性材料（拉伸模量超过3吉帕）。硅胶适用于长期留置的柔软植入物；聚酰亚胺适用于精密导航器械。

• 尺寸精度：基于涂层工艺制造的聚酰亚胺管比挤出硅胶管具有更严格的尺寸公差，这对导丝兼容性和器械互操作性至关重要。

• 抗撕裂性：在抗撕裂扩展性能上，聚酰亚胺显著优于硅胶，可在高应力导航场景中防止灾难性失效。

• 生物相容性：两种材料均具备生物相容性；LINSTANT的聚酰亚胺管材已通过直接血液接触和植入器械应用的验证。

聚酰亚胺管材表现卓越的医疗应用领域

聚酰亚胺管材的性能组合使其在多个高精度医疗器械类别中成为首选绝缘和结构材料：

血管与结构性心脏病

在血管支架输送系统和结构性心脏病手术中，聚酰亚胺管材提供刚性的薄壁外管，能够通过长距离血管通路推送和释放器械。其在介入操作扭矩作用下抗扭结的能力是直接影响临床性能的关键因素。

电生理学

电生理标测和消融导管需要精确的偏转控制、优异的电绝缘性以及承受尖端射频能量的能力。聚酰亚胺的介电强度和耐热性使其成为心脏电生理实验室中电极导线和导管轴体的标准绝缘层。

内窥镜与泌尿科

在内窥镜导管轴和取石篮外管等泌尿科器械中，聚酰亚胺的薄壁结构能在相同外径下直接增加工作通道直径——实现更大结石取出或更高的液体冲洗流速。其标准内径覆盖从0.10毫米到2.00毫米的微创内窥镜应用；LINSTANT能量产内径达5.00毫米的聚酰亚胺管材，可满足更大型泌尿器械的需求。

神经血管与神经科

用于脑动脉瘤栓塞和神经血管药物输送的微导管，需要最小的外径和足够的推送力以到达远端脑血管。聚酰亚胺是此类手术中微导管主体的首选材料，任何扭结都可能导致手术并发症风险。

定制化能力：相对于标准绝缘材料的关键差异化优势

聚四氟乙烯和硅胶等标准绝缘材料主要是性能范围固定的通用产品。通过专有涂层工艺制造的聚酰亚胺管材，可系统性调整机械和物理参数：

• 模量调节：不同的聚酰亚胺配方或多层涂层结构，使工程师可在从相对柔韧（用于无创远端尖端）到高刚性（用于近端轴体推送性）的刚度范围内选择。

• 颜色标识：不透射线或颜色编码的聚酰亚胺管材支持手术可视化和组装识别——这是天然聚四氟乙烯或透明硅胶不添加助剂无法实现的。

• 壁厚几何结构：通过涂层工艺实现的超薄壁厚是单纯挤出工艺无法复制的，这赋予了聚酰亚胺管材聚醚醚酮或尼龙所不具备的独特几何结构空间。

• 断裂伸长率：可调节的伸长特性使聚酰亚胺能够根据应用需求定制——适用于需要一定延展性或要求最大刚性的不同场景。

LINSTANT的专有聚酰亚胺解决方案提供了这一定制化平台，使器械团队能够根据临床性能目标来定制聚酰亚胺管材，而非受限于固定材料特性进行设计。

LINSTANT的制造规模与质量体系

从具备完善制造基础设施的供应商处采购高性能聚酰亚胺管材，与材料规格本身同等重要。聚酰亚胺轴体尺寸公差的不一致或批次间差异，可能导致导丝兼容性故障或组装不合格率上升，从而影响器械的经济效益。

LINSTANT运营近20,000平方米符合GMP标准的洁净室生产空间，配备：

• 15条进口挤出生产线，涵盖多种螺杆尺寸的单层、双层及三层共挤

• 8条专用的聚醚醚酮挤出线，用于高性能聚合物管材

• 近100套编织、缠绕和涂覆设备——直接支持聚酰亚胺管材生产

• 40套焊接和成型单元，用于下游导管组装

• 2条注塑生产线，用于部件制造

这一集成化基础设施使LINSTANT能够在同一设施和质量体系内，从早期原型到验证后的大规模生产全程供应聚酰亚胺管材——从而降低了器械制造商的供应商认证负担。

LINSTANT的产品组合不仅包括聚酰亚胺管材，还涵盖单/多腔挤出管、单/双/三层球囊管、编织和缠绕增强鞘管以及聚醚醚酮管材——为复杂导管和介入器械组装提供单一来源的解决方案。

选择正确材料的决策框架

没有单一材料适用于所有医用管材应用。以下框架可帮助器械工程师进行初步材料选择：

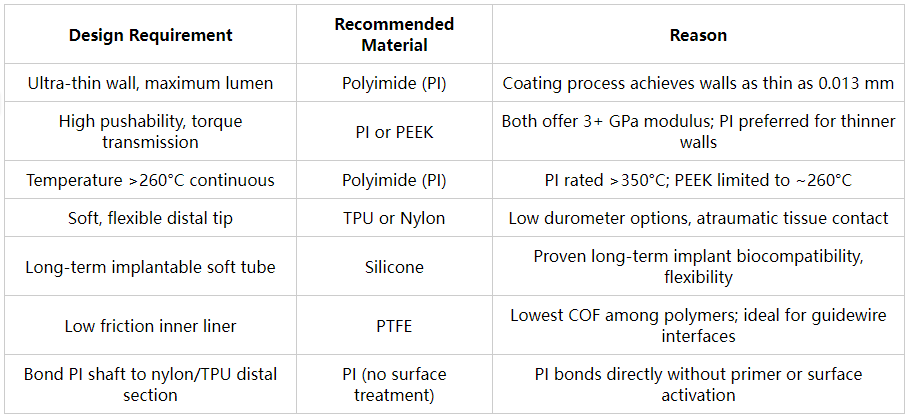

对于复杂的导管系统，最优设计常采用多种材料组合——聚酰亚胺管材用于近端轴体的刚性支撑和高温耐受段，过渡至尼龙或热塑性聚氨酯构成远端柔顺段，并全程采用聚四氟乙烯作为内衬层。LINSTANT能够提供所有这些材料，包括可定制机械性能的聚酰亚胺管材，从而为集成式导管开发项目简化了供应链结构。
