医用球囊料管与标准导管管材：优劣分析

在选择医用球囊导管与标准导管时，具体取决于临床应用场景——但对于需要可控扩张、精确维持压力或采用复杂球囊导管系统的操作，球囊导管始终优于标准导管。本文详细分析了二者之间的关键差异、材料选项、性能指标及选型标准，旨在帮助医疗器械工程师和采购团队做出明智的决策。

什么是医用球囊料管，它与标准导管管材有何区别？

球囊料管专为在受控压力下进行充气和放气循环而设计。它必须能够承受反复的机械应力，在扩张过程中保持尺寸精度，并在放气后恢复原状。相比之下，标准导管主要设计用于输送液体——其设计重点在于抗扭结、柔韧性和管腔通畅性，而非径向扩张性能。

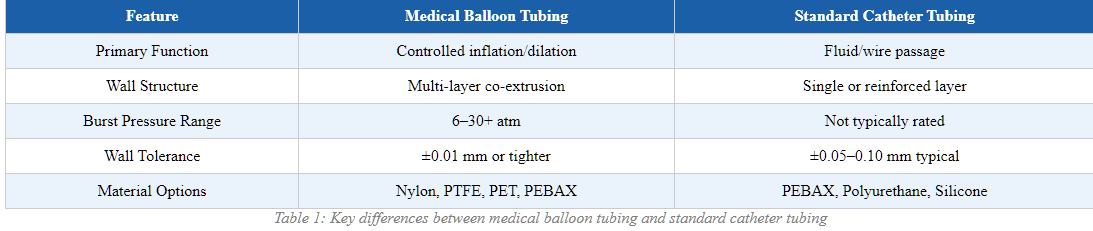

两者的结构差异显著：

• 球囊料管采用多层共挤工艺（单层/双层/三层），以优化管壁弹性及耐爆破压力性能。
• 标准管材通常采用单层挤出工艺，并通过加固编织或盘绕结构来提升推送性能。
• 导管气囊管必须满足特定的爆破压力等级——通常根据应用场景在6 atm至20 atm以上之间。
• 球囊料管的壁厚公差通常控制在±0.01mm 或更严格，以确保可预测的充气几何形状。

  材料至关重要：为何PTFE球囊料管和多层结构能引领行业

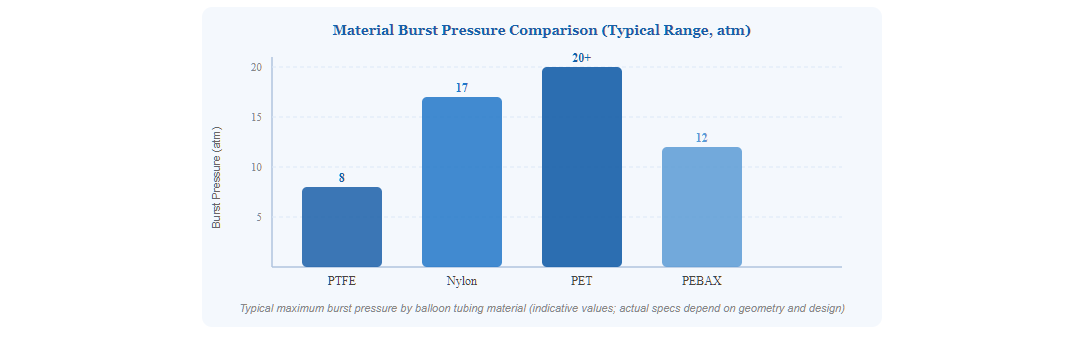

  材料选择是球囊管设计中影响最大的决策之一。四种最常用的材料各自具有不同的性能取舍：

  PTFE 球囊管

  PTFE 球囊管具有卓越的化学惰性、极低的摩擦系数（约 0.04）以及出色的生物相容性。在润滑性和非反应性至关重要的应用中，例如冠状动脉导丝内腔和药物洗脱球囊系统，它是首选材料。然而，PTFE 的顺应性相对较差，这限制了其在需要显著径向扩张的应用中的使用。

  尼龙和聚酰胺

  尼龙基气球管在爆破强度、柔韧性和可加工性之间实现了良好的平衡。尼龙12和尼龙11因能同时支持半顺应性和非顺应性气球轮廓，被广泛应用于血管成形术气球的制造。通过适当的壁厚和层结构设计，通常可达到14–20大气压的爆破压力。

  PET

  PET是非顺应性球囊管材的黄金标准。其成型后径向顺应性极低，常用于高压心脏及外周血管应用。PET球囊在受压时能保持额定直径，在钙化病变治疗中可提供可预测的治疗效果。

  PEBAX

  由于其弹性体特性和优异的抗疲劳性，PEBAX在柔性球囊领域广受青睐。它能实现更柔软、更贴合的球囊轮廓，非常适合用于闭塞球囊及某些胃肠道应用。PEBAX的硬度等级范围从肖氏25D到72D，为设计提供了极大的灵活性。

  定制医用管材：当标准规格无法满足需求时

  许多新一代导管类医疗器械需要定制医疗管材，其规格已超出现成产品的范围。在以下情况下，定制球囊管材解决方案至关重要：

  • 设备需要非标准外径——例如用于儿科或神经血管领域的亚毫米级管径。
  • 球囊必须在挤出后集成药物涂层或特殊表面处理。
  • 应用需要多腔配置——例如，在同一管体内设置独立的充气腔和导丝腔。
  • 需要颜色编码、造影条纹或标记以确保荧光透视可见性。
  • 监管申报要求提供经文件记录的工艺验证及原材料批次的可追溯性。

  具备三层共挤出能力和符合GMP标准的生产能力的制造商，可支持外径范围小至0.3毫米至超过10毫米，壁厚范围为0.05毫米至1.5毫米——这为设计工程师提供了相当大的自由度，以优化机械和功能性能。

  球囊料管选择中关键的性能指标

  在为特定应用评估导管球囊管时，应依据以下五项性能指标做出决策：

  1. 顺应性特征

  顺应性球囊的直径会随压力增加而扩大，适用于闭塞和拉近组织等操作。非顺应性球囊保持确定的直径，更适合用于精确的病变扩张。半顺应性球囊则介于两者之间。若选择的顺应性特征与应用场景不符，将直接影响手术效果。

  2. 爆破压力与安全裕度

  根据 ISO 10555 指南，额定爆破压力（RBP）是指在 95% 的置信度下，99.9% 的球囊不会爆破的压力值。在心脏和血管应用中，通常要求安全裕度至少高于标称工作压力 15–20%。

  3. 尺寸一致性

  壁厚不均匀的球囊导管会导致充气不均匀，这在任何血管介入手术中都构成安全隐患。配备激光测微仪测量系统的精密挤出生产线可实时将外径公差控制在±0.01mm 以内。

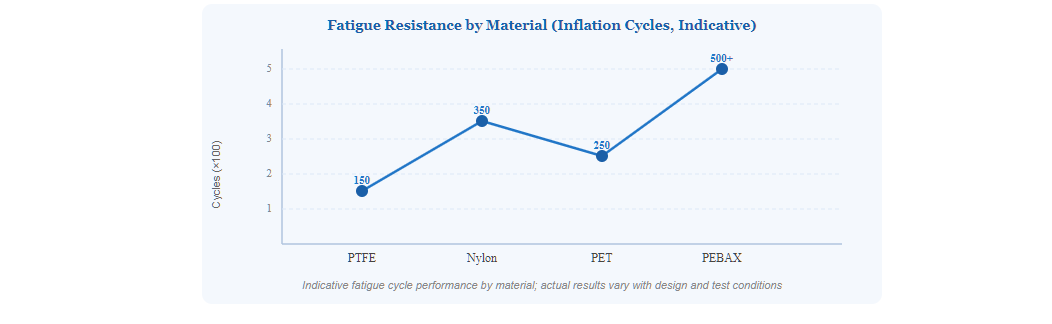

  4. 抗疲劳性

  在多次充气场景中使用的可重复使用球囊导管或器械必须通过循环疲劳测试。在受控测试中，PEBAX及某些尼龙牌号的疲劳寿命超过500个充气循环，且性能无明显下降。

  5. 灭菌兼容性

  球囊管材材料必须与所采用的灭菌方法（环氧乙烷、γ射线或电子束）兼容。PTFE和PET在上述三种方法中均表现良好。某些PEBAX牌号可能需要进行辐照剂量验证，以确认其力学性能未发生退化。



  球囊导管应用指南

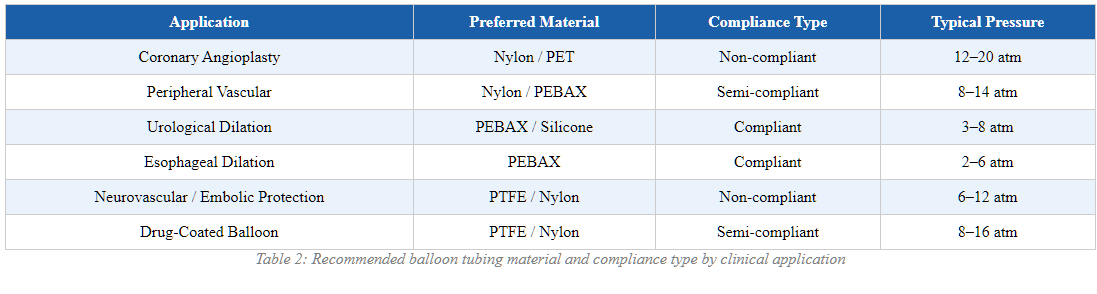

  不同的临床领域对球囊导管有不同的要求。下表针对常见的球囊料管应用场景，提供了实用性的应用与材料对照表：



  制造质量与法规考量

  对于医疗器械制造商而言，从符合GMP标准的制造商处采购球囊管材并非可选项——这是基础性的法规要求。关键的制造质量指标包括：

  • 涵盖设计、挤出和后处理环节的质量管理体系ISO 13485认证。
  • 洁净室生产环境（ISO万级或十万级），以防止挤出和处理过程中发生颗粒污染。
  • 采用激光测量系统进行在线尺寸监测，以提供实时质量反馈。
  • 完整的材料可追溯性——包括树脂批号、加工参数和检验记录——以支持510(k)或CE技术文件的提交。
  • 针对每款定制管材产品均提供工艺验证文件（IQ/OQ/PQ），以确保不同生产批次的一致性。

  同时具备下游加工能力（如气囊成型、管端粘接、表面涂层及组装）的制造商，通过简化供应链并加速设计迭代周期，能为客户提供显著的价值。

  宁波琳盛高分子材料有限公司自2014年成立至今，深耕医用高分子材料管材挤出加工工艺、覆膜工艺及导管后处理工艺，更精密、更安全、更丰富的工艺开发能力及更稳定的输出能力是琳盛对器械厂家最真挚的承诺!

  琳盛拥有满足GMP要求的净化车间近20000平米。配置有不同螺杆尺寸及单层/双层/三层共挤出等进口挤出生产线15条、特种PEEK挤出生产线8条、精密注塑产品生产线2条、编织/弹簧/覆膜设备近百台、焊接成型加工设备40台，保障高效的订单交付能力。

  业务范围:琳盛产品涵盖各类尺寸的挤出单/多层导管、单/多腔管、单/双层/三层球囊管、螺旋/编织加强鞘管、特种材料PEEK/PI管及各类材料表面处理解决方案。

  常见问题解答

  Q1：顺应性与非顺应性医用球囊导管有何区别？

  顺应性球囊导管在充气压力增加时直径会随之扩大，因此适用于闭塞和对合操作。非顺应性球囊导管在超过额定充气压力后，其公称直径保持不变——当需要对血管或管腔进行精确、可控的扩张时，例如在血管成形术中，便会使用此类导管。

  Q2：PTFE球囊管应用中最常用的材料有哪些？

  PTFE球囊管最常作为多层结构中的衬里或内层，适用于优先考虑润滑性和化学惰性的场合——例如药物洗脱球囊或与导丝兼容的管腔。它通常与尼龙或PEBAX外层结合使用，以增强整体管结构的抗爆强度和柔韧性。

  Q3：能否开发外径极小的定制医用管材？

  可以。先进的挤出制造商可生产外径小至0.3mm的定制医用管材，适用于儿科、神经血管和眼科设备应用。要在这种尺寸下实现精确公差，需要专用微挤出设备和在线激光测量系统来保持尺寸的一致性。

  Q4：三层共挤工艺如何提升导管球囊管的性能？

  三层共挤工艺使球囊管的每一层都能针对特定功能进行优化：内层用于提高润滑性或化学相容性，中层用于增强结构强度和抗爆破压力，外层则用于改善表面性能，例如可粘合性或涂层附着力。这种方法能够实现单层挤出工艺无法达到的性能水平。

  Q5：我应从符合GMP标准的导管气囊管供应商处获得哪些文件？

  合格的供应商应提供符合性证书（CoC）、材料溯源记录（树脂批号和供应商证书）、尺寸检测报告、工艺验证记录（IQ/OQ/PQ）以及参照 ISO 10993 标准的生物相容性数据。对于受监管的市场，可能还需要提供 ISO 13485 认证和客户特定的质量协议等额外文件。
